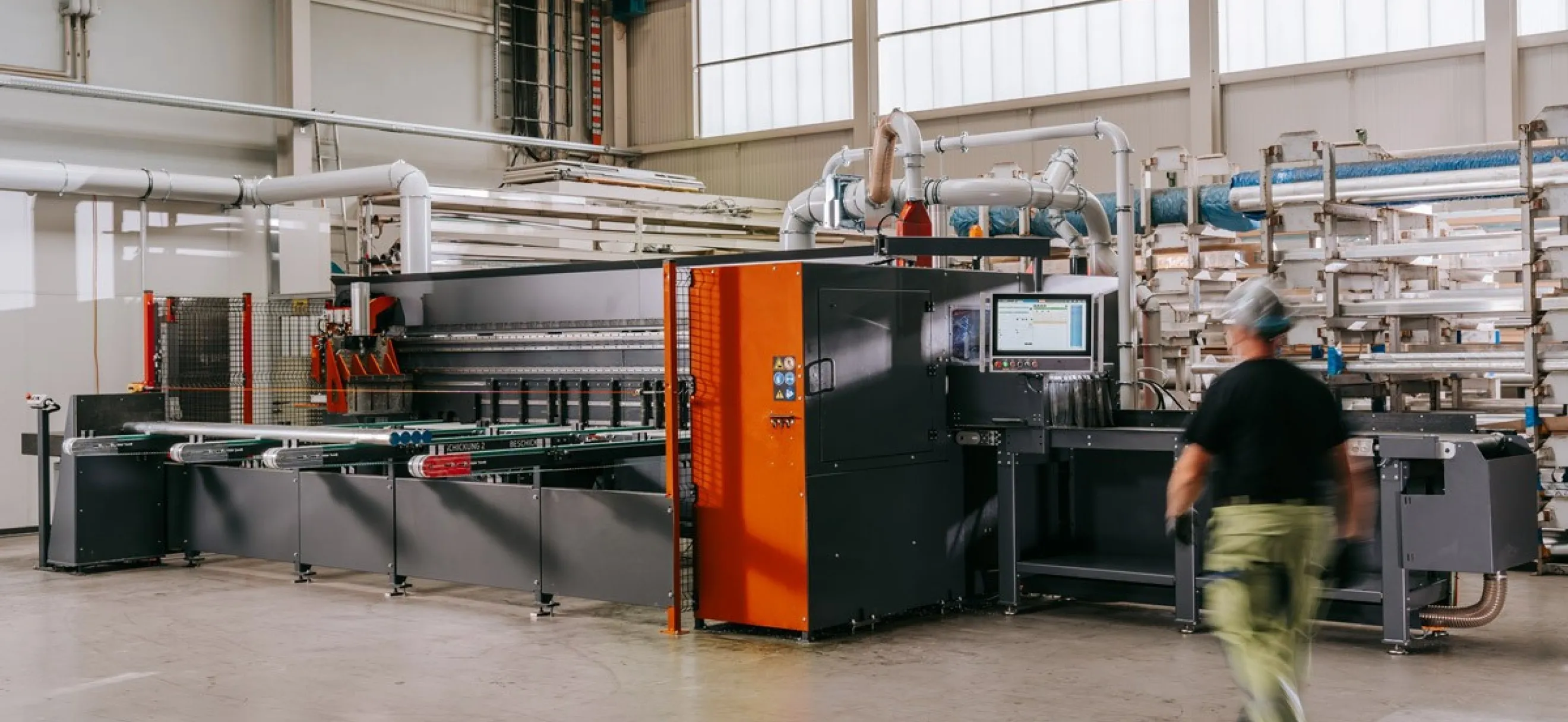

Schnitt für Schnitt eine Klasse für sich

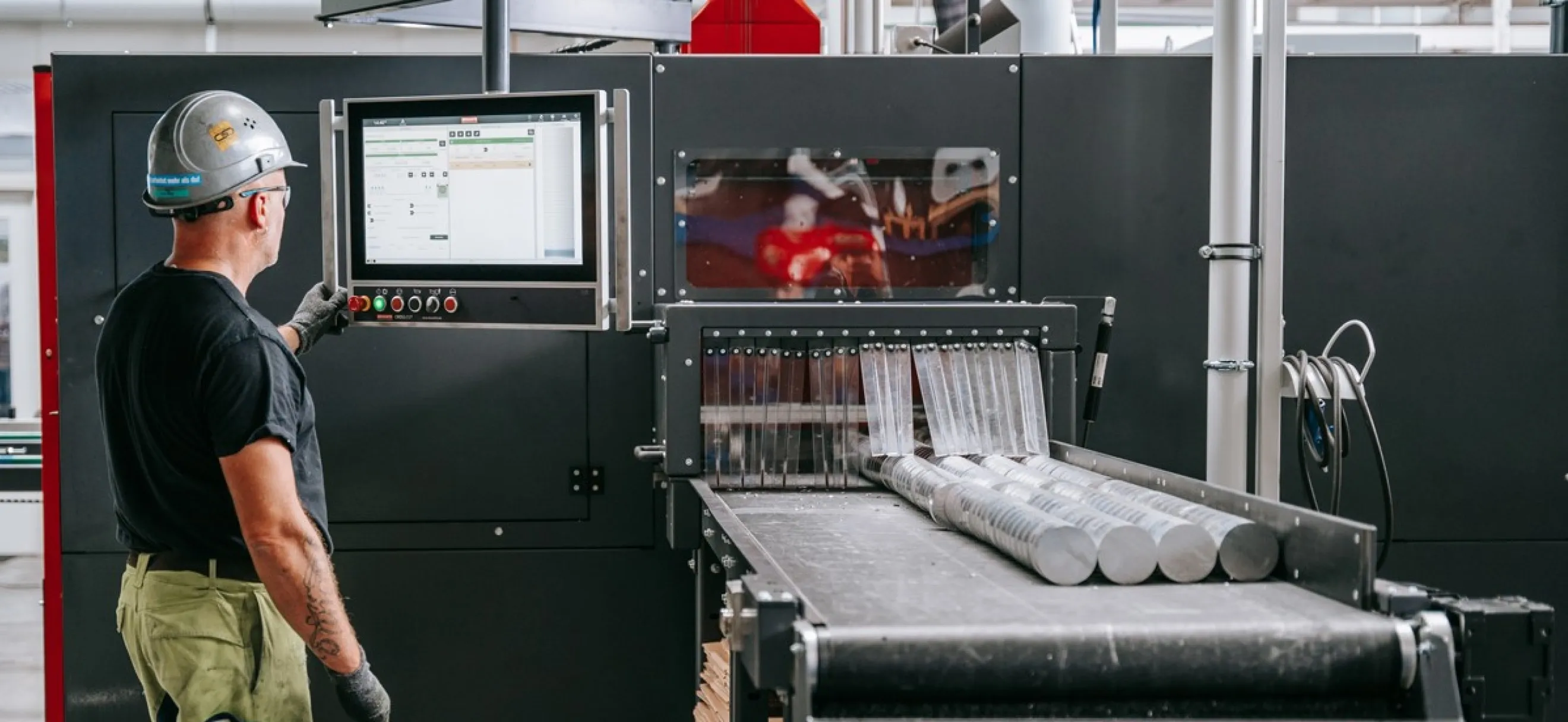

Gratarmes, materialschonendes Sägen von Profilen und Stangen ohne Rüstzeiten: Mit ausgetüftelter Technologie & kinderleicht bedienbarem Touchscreen liefert die Briganto Profil- und Ablängsäge bessere Ergebnisse in kürzerer Zeit.
Wofür eignet sich die Briganto Profil- und Ablängsäge?
Automatisches, hochpräzises Ablängen von Profilen aus Aluminium und Buntmetall
Flexibles Zuschnittcenter für Metallhändler
Hochproduktive Besäum- und Zuschnittanlage für Aluminium-Presswerke
Das macht die Briganto CrossCut so besonders
Mehr Produktivität & Effizienz

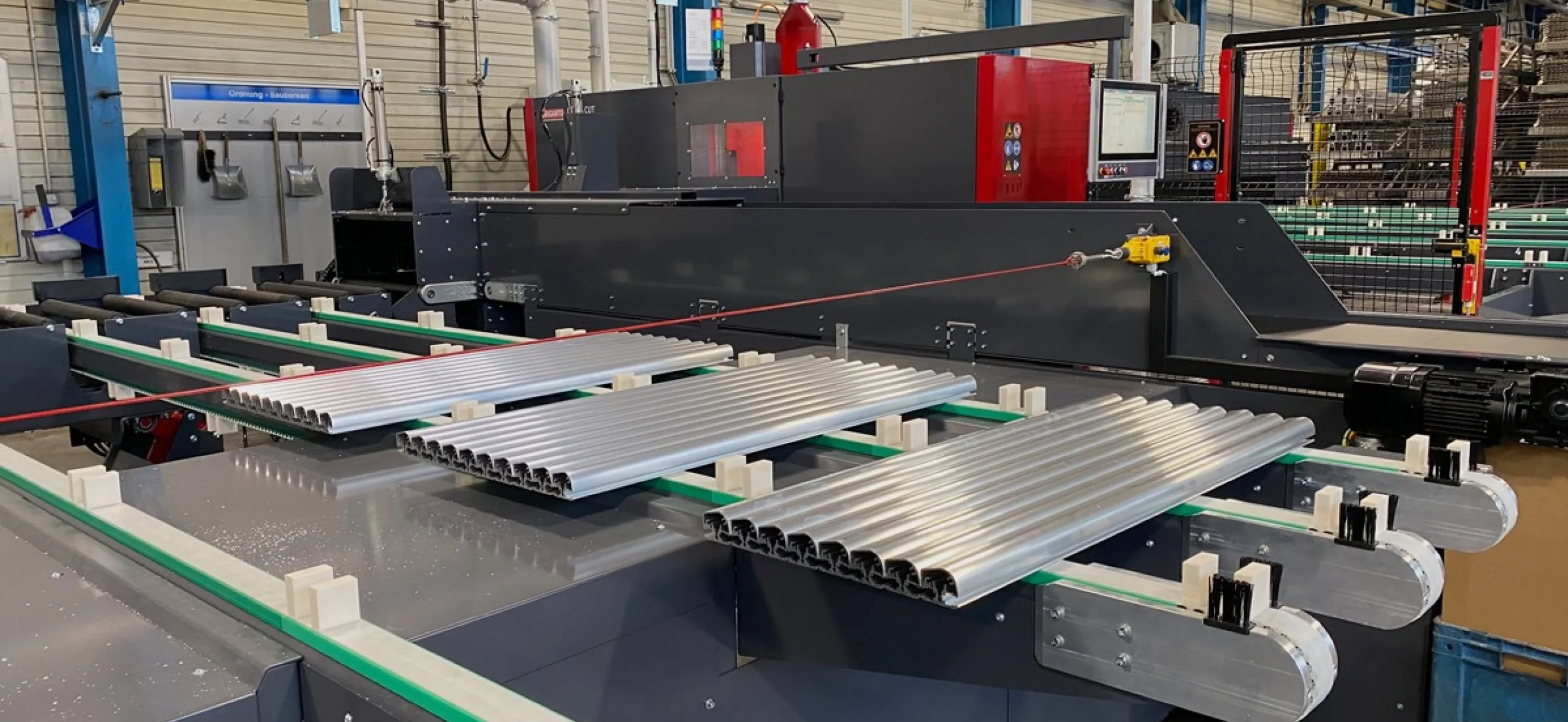

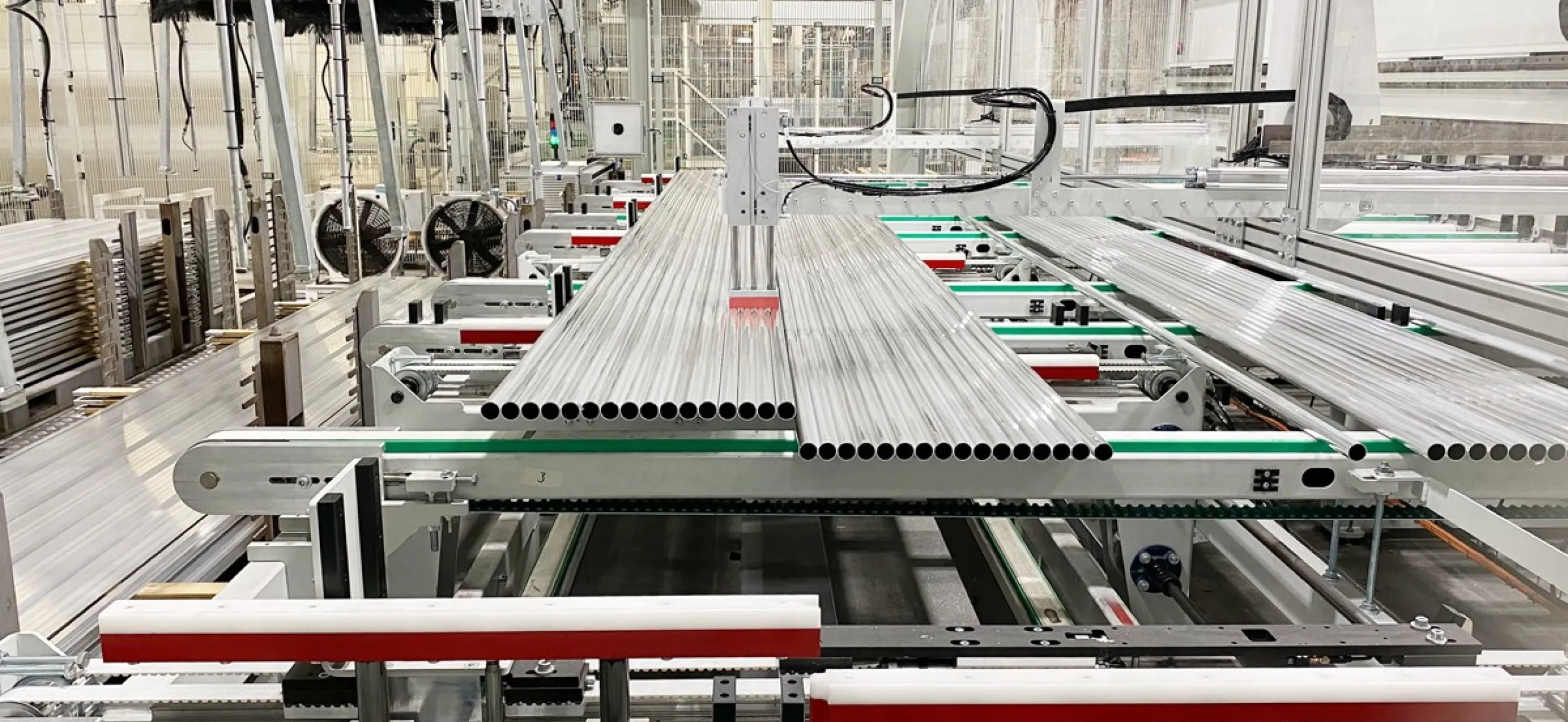

Gleichzeitiges sägen mehrere Alu-Profile neben- und übereinander. Von dünnwandigen Profilen bis hin zu massiven Rundstangen. Eine material- und sägeblattbezogene Rezeptdatenbank optimiert die Parameter und steuert alles mit wenigen Klicks.
Maximal flexibel
Vom dünnwandigen Profil in allen Geometrien bis zu schwerem Vollmaterial: Die CrossCut sägt alles ohne umrüsten. Das spart Zeit und Kosten.
Höchste Präzision in Länge und Winkel
High-Tech-Messsysteme liefern präzise Schnitt-Ergebnisse. Sie sparen wertvolles Material und senken Kosten.

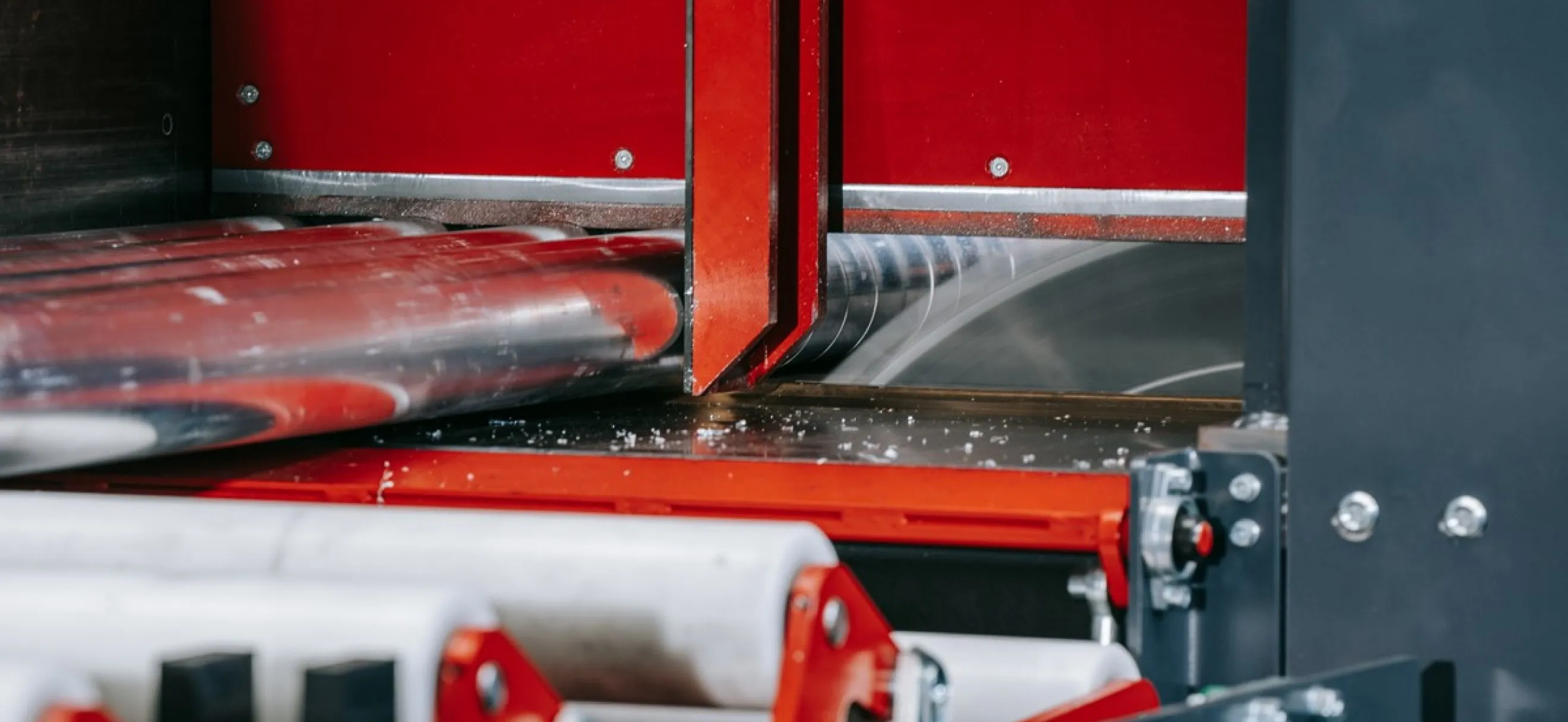

Saubere Schnittkanten durch gratarmes sägen
Ein kontrollierter Sägeblattüberstand und perfekt eingestellte Parameter sorgen für gratarme Schnittflächen. Das bedeutet: weniger Nachbearbeitung, bessere Passgenauigkeit und geringeres Verletzungsrisiko.
Materialschonung
Eine weiche Kunststoffoberfläche schützt das Material und beugt Kratzern vor.
Technische Daten CrossCut Profil- und Ablägsäge

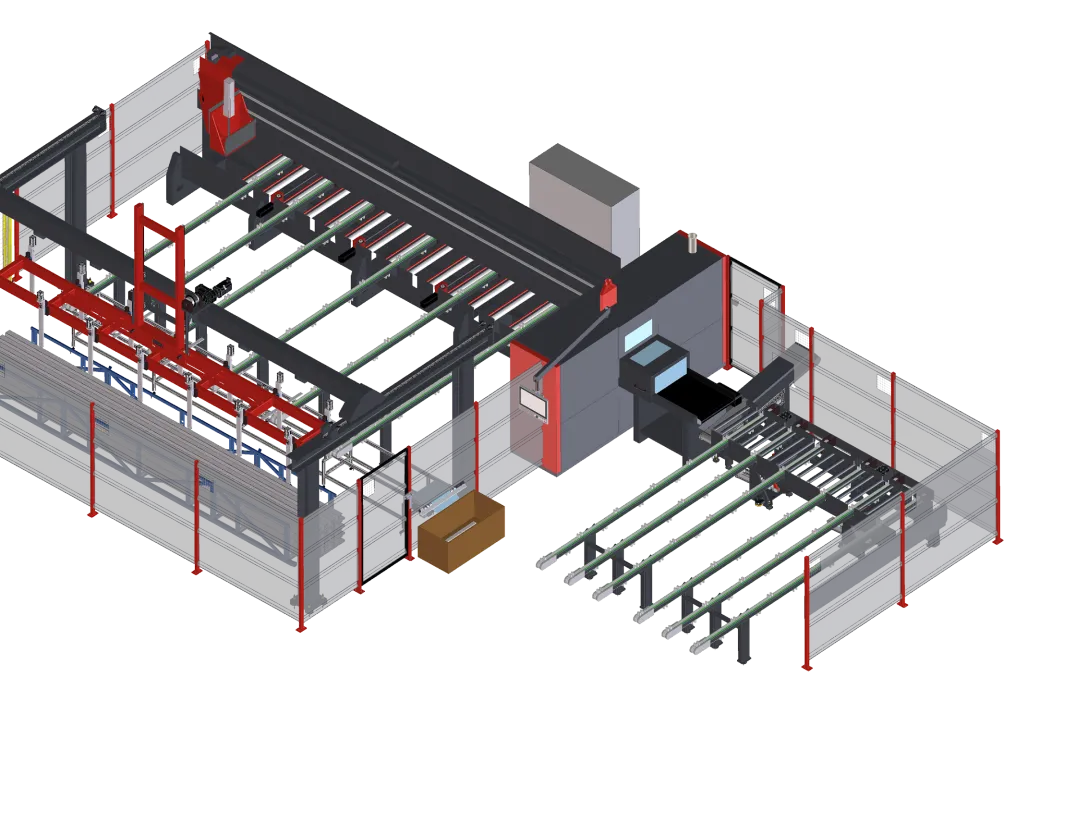

Wie funktioniert die CrossCut?

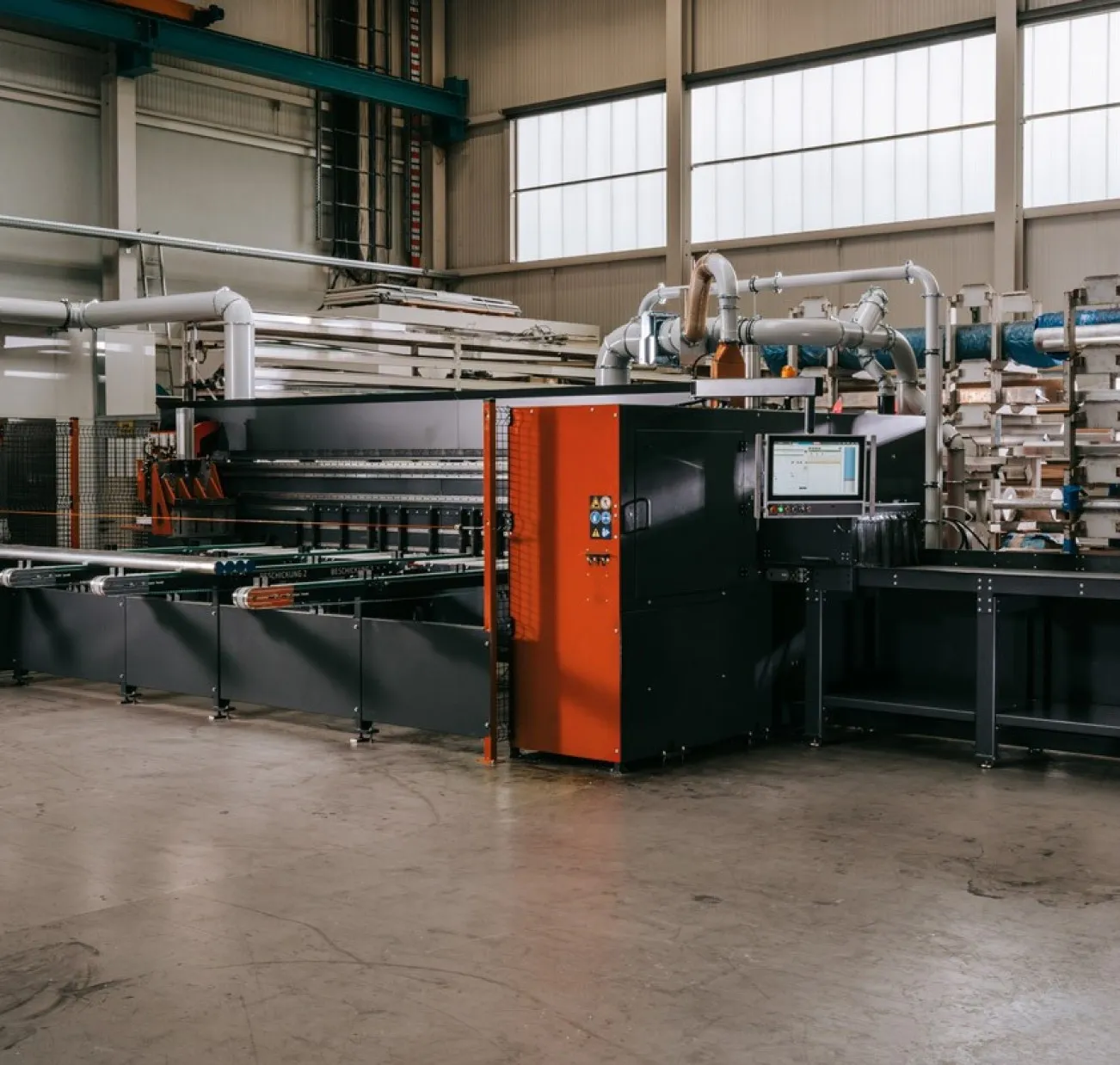

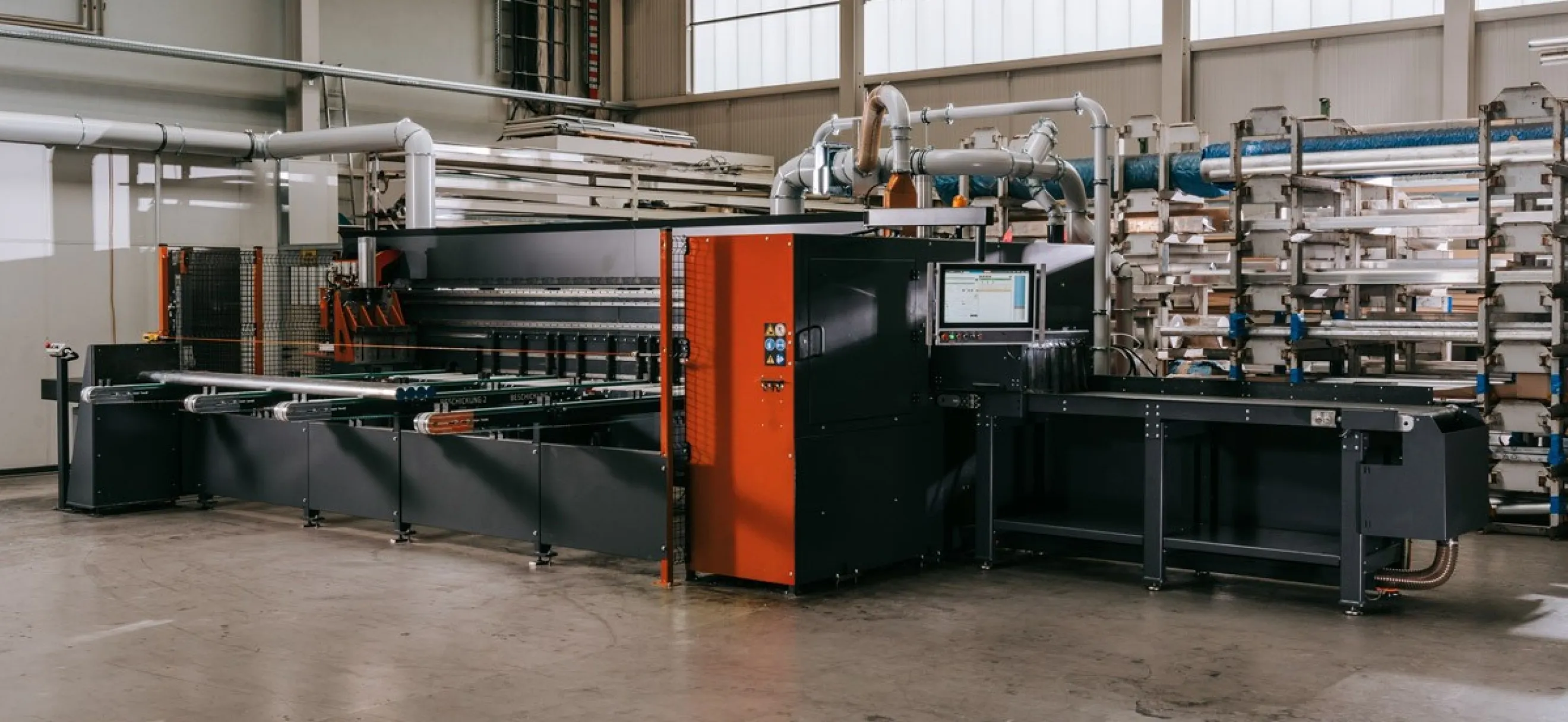

Dynamische Beschickung
aus
Puffer- und Lademagazin

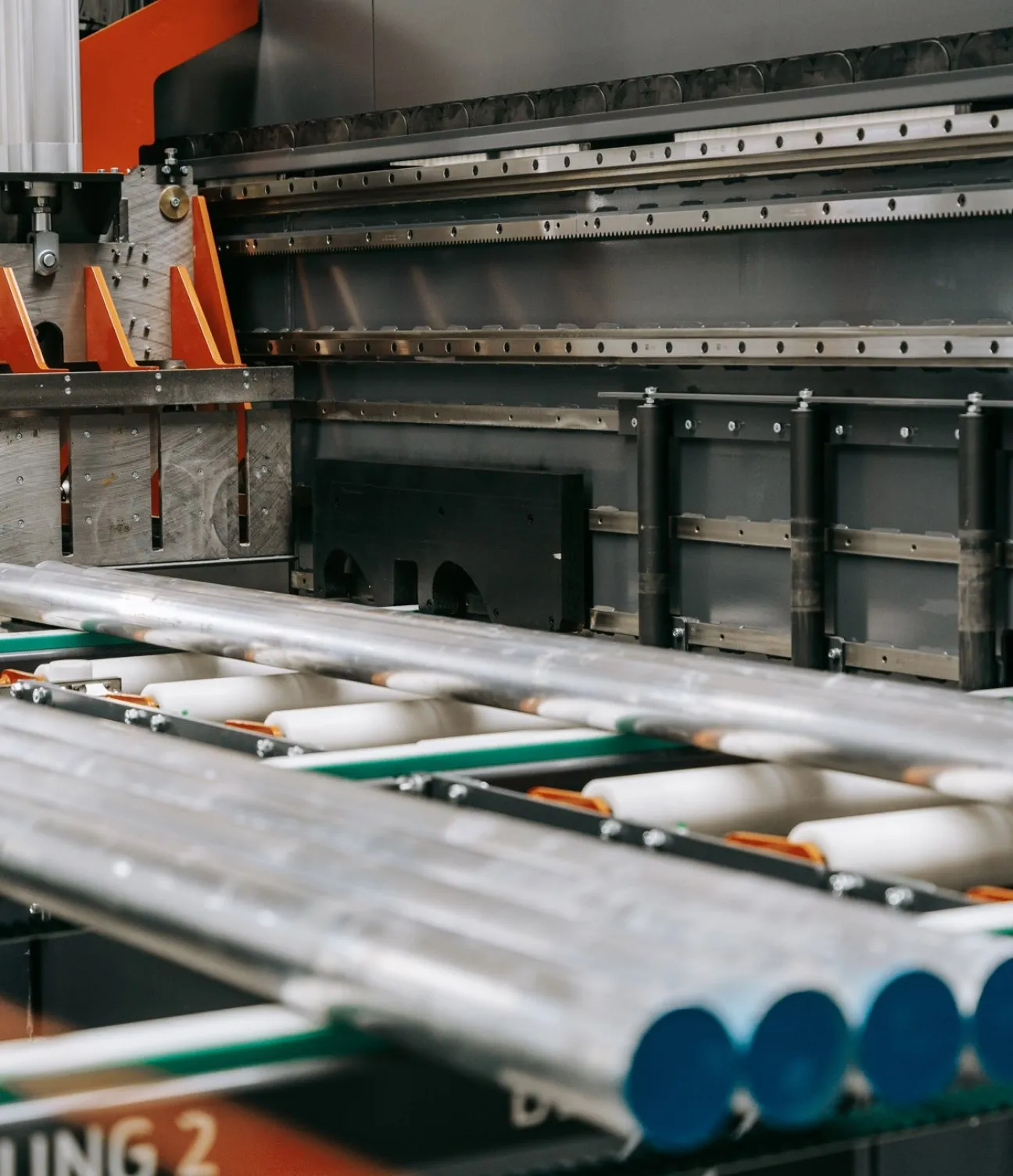

Das Material wird beschickt, gegen den Winkelanschlag ausgerichtet und vermessen – auf Wunsch vollautomatisch. Mit der CrossCut verarbeiten Sie unterschiedliche Profile und Stangen gleichzeitig – ohne Rüstaufwand.

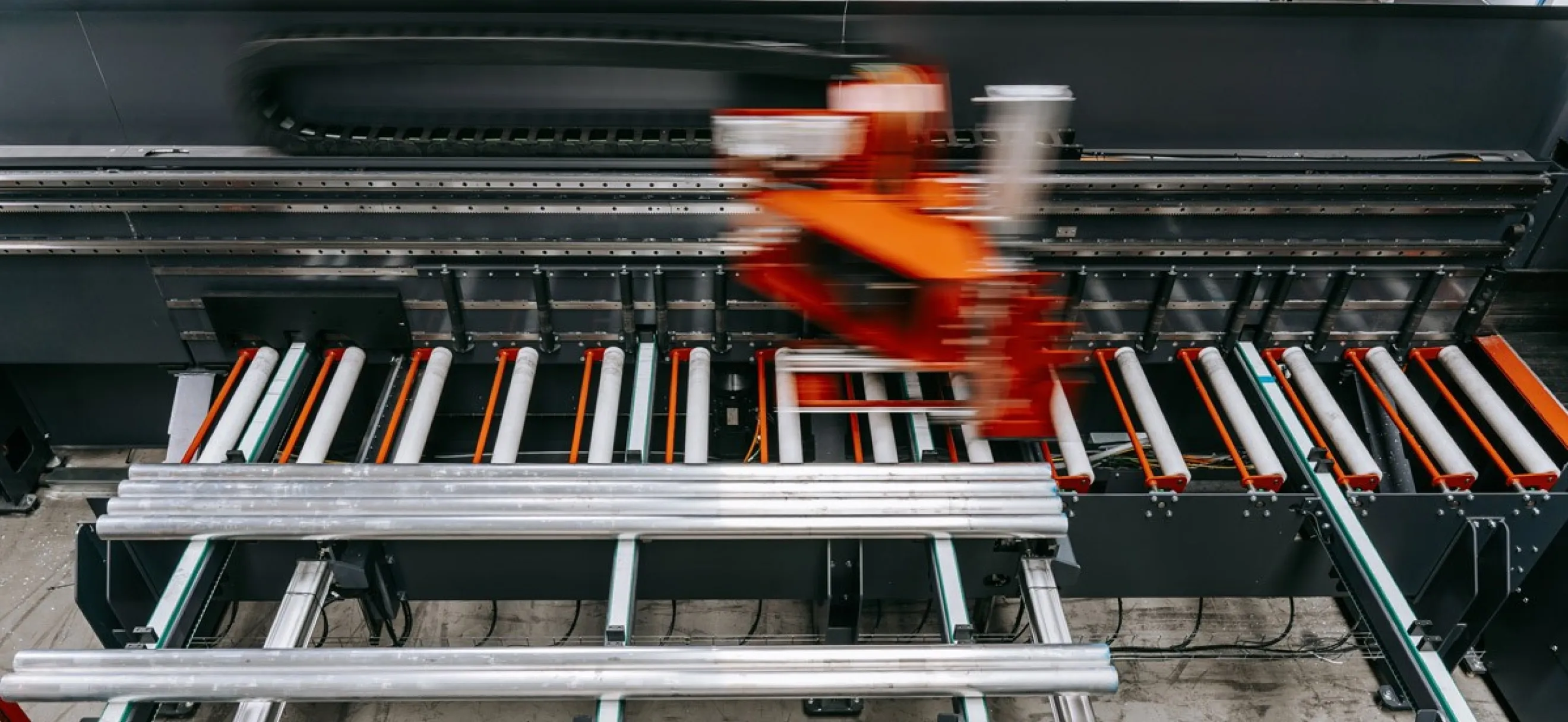

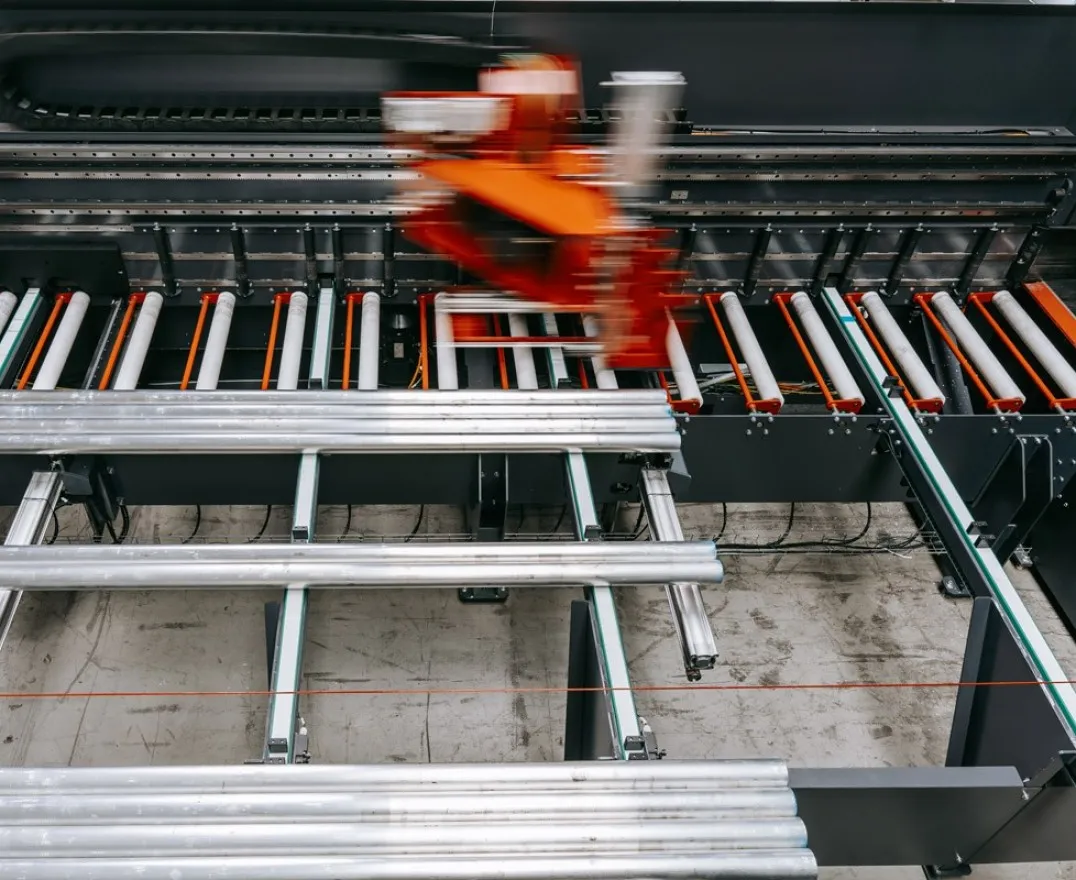

Hochpräziser Transport zu Schnittpositionen
Ein durchgehender Druckbalken fixiert das Material vertikal – auch hier entfällt der Rüstaufwand. Die Schnittparameter für einen exakten Materialschnitt gibt die Maschine vor. Der Abtransport ist materialschonend und der Zuschnitt wird intelligent gepuffert. Wiederverwendbares Material und Abfallprodukte werden automatisch getrennt.
Intelligente Vernetzung
Offene Schnittstellen ermöglichen es, die Profil- und Ablängsäge in bestehende Systeme wie MDE (Maschinendatenerfassung), BDE (Betriebsdatenerfassung) oder Produktionsleitsysteme einzubinden.

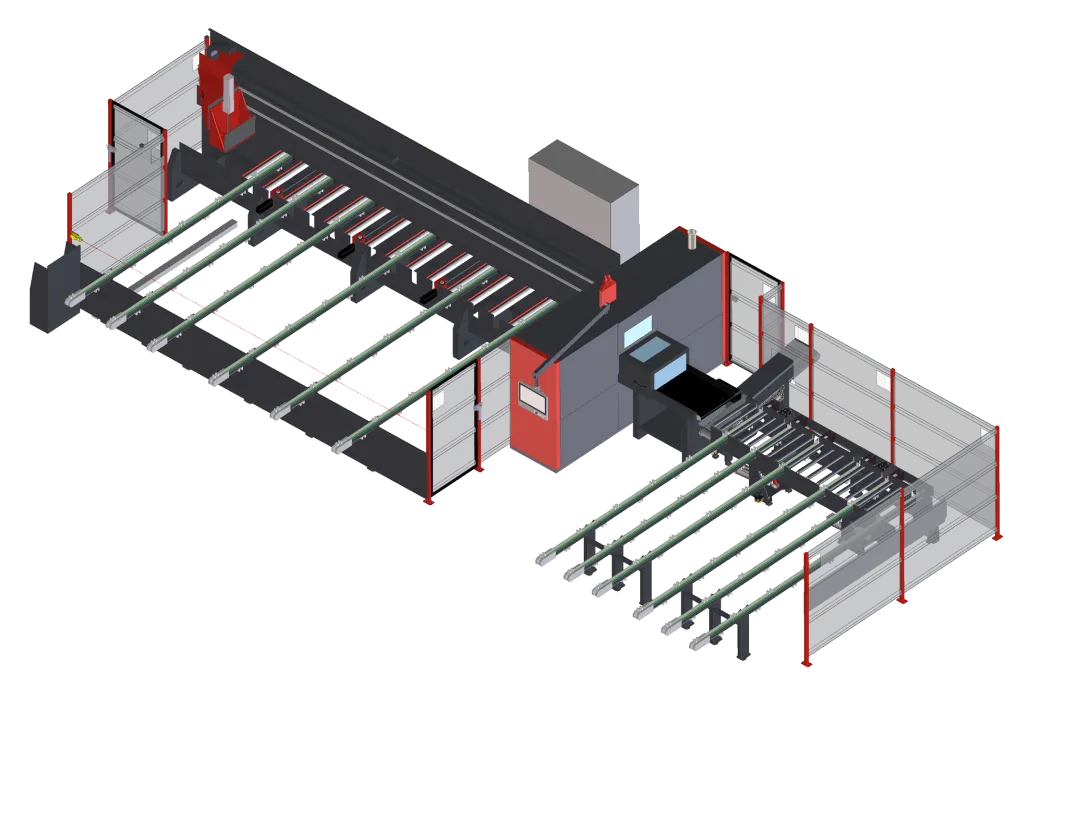

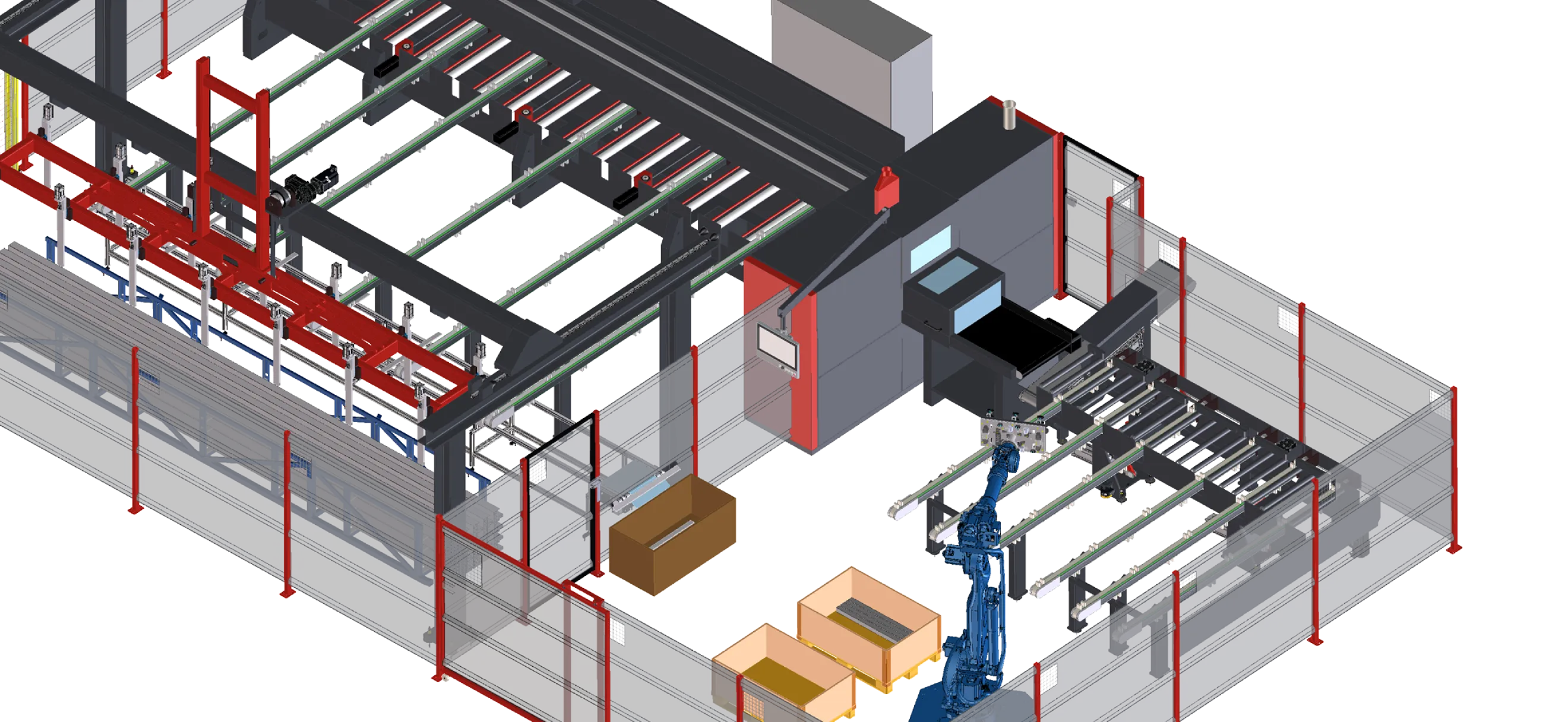

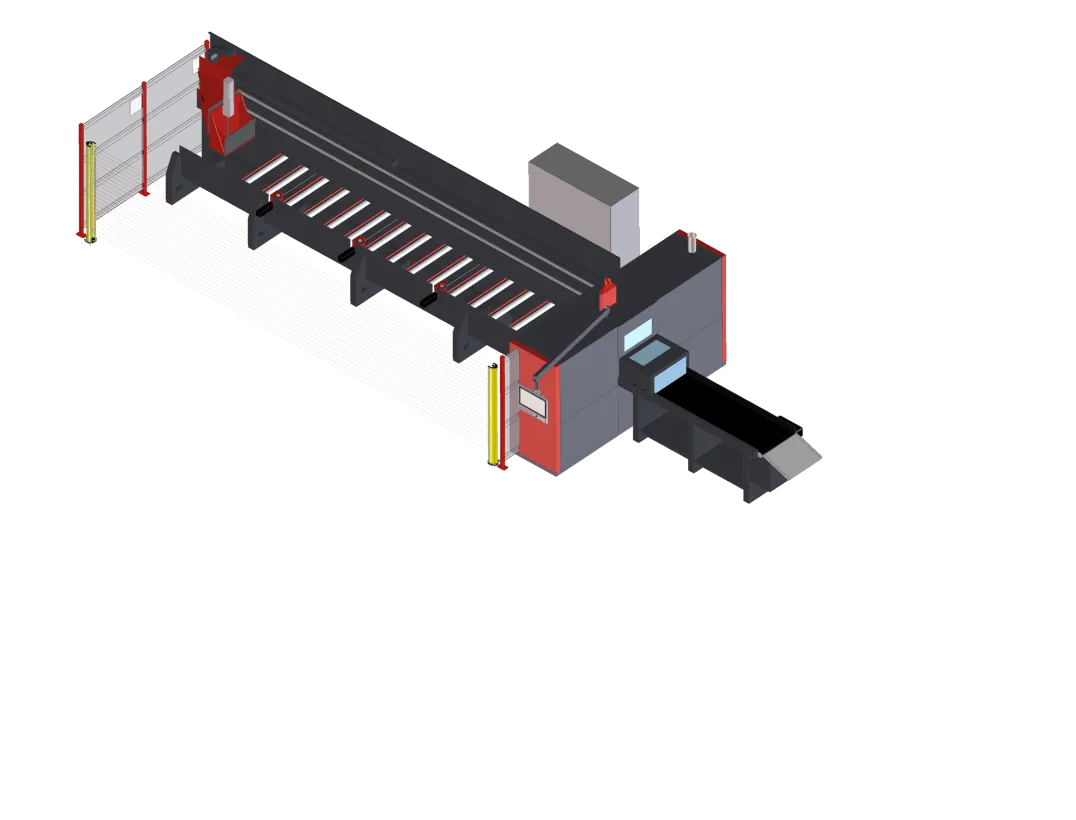

Sägeautomaten mit maß-geschneiderten High-End Automatisierungslösungen

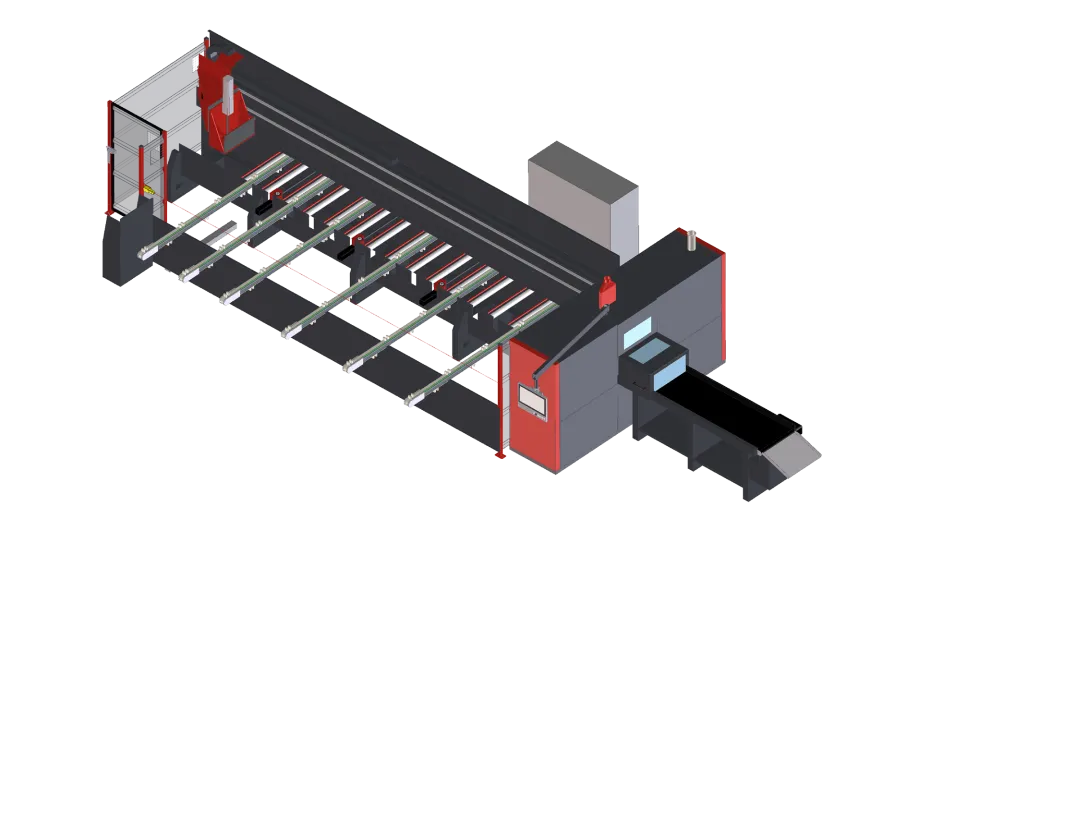

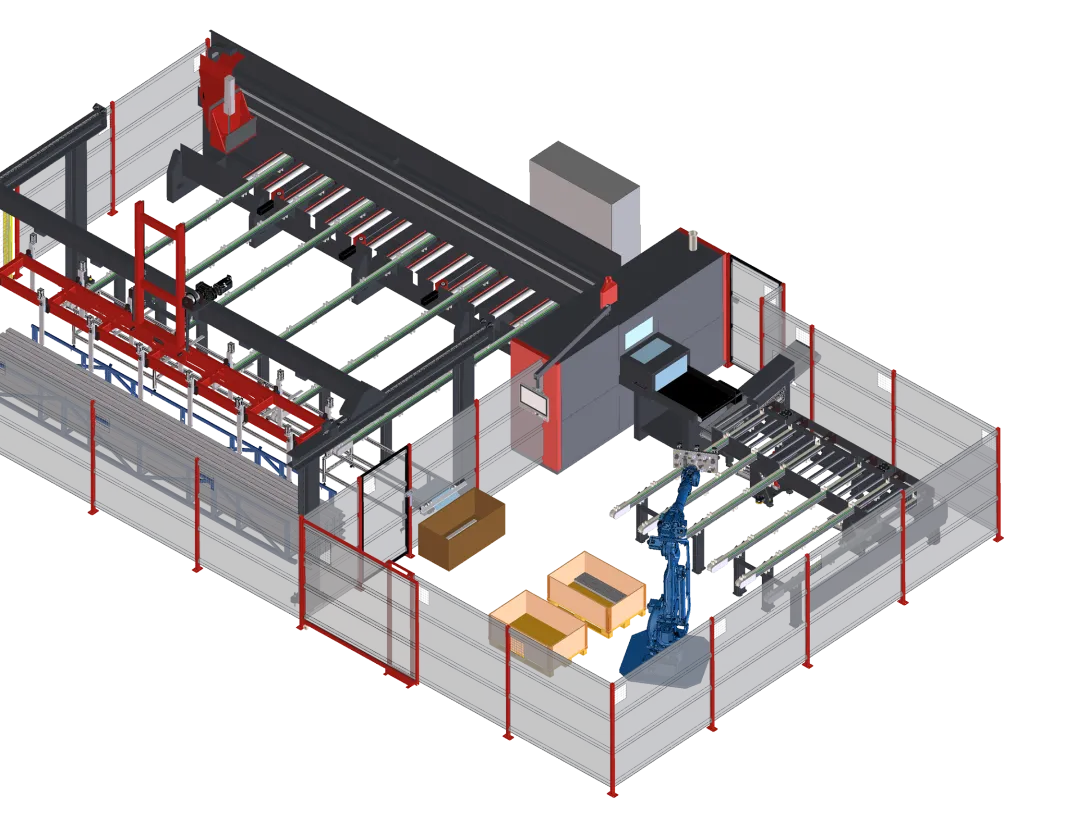

Wählen Sie Ihre Ausbaustufe:
Sie haben Fragen zur Briganto Ablängsäge? Hier sind Antworten!
1 Kann die Profil- und Ablängsäge in bestehende Fertigungsprozesse integriert werden?
Ja. Die CrossCut verfügt über offene Schnittstellen (z. B. OPC UA, Profibus, Profinet) und kann nahtlos in Systeme wie: MDE (Maschinendatenerfassung), BDE (Betriebsdatenerfassung) oder Produktionsleitsysteme (MES) integriert werden. So lassen sich Produktionsdaten in Echtzeit auswerten oder Prozesse automatisch steuern.
2 Welche maximale Schnittbreite kann die Briganto CrossCut verarbeiten?
Die CrossCut kann Profile oder Stangen bis zu einer Breite von 650 mm sägen. Damit eignet sie sich auch für besonders breite oder mehrfach nebeneinander liegende Profile.
3 Wie hoch dürfen die Werkstücke maximal sein?
Die Maschine verarbeitet Material mit einer maximalen Schnitthöhe von 250 mm. Das ermöglicht auch das Sägen von massiven Vollmaterialien oder großen Profilquerschnitten.
4 Welches Gewicht dürfen die Profil-Lagen haben?
Das maximale zulässige Lagengewicht beträgt 110 kg pro Meter. Dies ist relevant für Anwendungen, bei denen mehrere Profile gleichzeitig übereinander geschnitten werden.
5 Wie lang darf das Material maximal sein?
Die maximale Materiallänge ist kundenspezifisch anpassbar. Briganto kann die Maschine also auf die jeweiligen Anforderungen des Kunden auslegen, zum Beispiel für sehr lange Stangen im Extrusionsbetrieb.
6 Wie stark ist der Sägemotor der Briganto Profil- und Ablängsäge?
Die Maschine verfügt über einen leistungsstarken 38-kW-Sägemotor. Diese hohe Leistung sorgt dafür, dass auch massive Vollmaterialien effizient und präzise gesägt werden können.
7 Welche Vorschubgeschwindigkeiten sind möglich?
Der Sägevorschub ist zwischen 0,1 m/min und 80 m/min einstellbar. Dadurch kann die Schnittgeschwindigkeit optimal an unterschiedliche Werkstoffe und Querschnitte angepasst werden, z. B. für feine Schnitte bei dünnwandigen Profilen oder schnelle Schnitte bei Vollmaterial.
8 Welche Schnittgenauigkeit erreicht die CrossCut Profil- und Ablängsäge in der Breite?
Die Toleranz für die Schnittbreite beträgt ± 0,1 mm über die gesamte Schnittbreite von 650 mm. Das garantiert höchste Präzision auch bei breiten Profilen.
9 Welche Toleranz gilt für die Schnitthöhe?
Die CrossCut erreicht eine Toleranz von ± 0,05 mm bei einer Schnitthöhe von 100 mm. Das ist vor allem bei exakten Zuschnitten für weiterverarbeitende Prozesse (z. B. mechanische Bearbeitung, Montage) ein entscheidender Vorteil.
10 Wie präzise arbeitet der Positionierwagen?
Der Positionierwagen, der das Material exakt in die gewünschte Schnittposition fährt, arbeitet mit einer Genauigkeit von ± 0,05 mm. Diese Präzision stellt sicher, dass auch Serienzuschnitte mit sehr engen Maßvorgaben zuverlässig eingehalten werden.
11 Eignet sich die Maschine auch für sehr präzise Längen- oder Serienschnitte?
Ja. Dank der hohen Positioniergenauigkeit von ± 0,05 mm sowie der geringen Schnitt- und Höhen-Toleranzen ist die Briganto Profil- und Ablängsäge ideal für Anwendungen mit strengen Maßvorgaben, z. B. im Aluminium- oder Buntmetallbau, in der Automobilindustrie oder im Maschinenbau.
