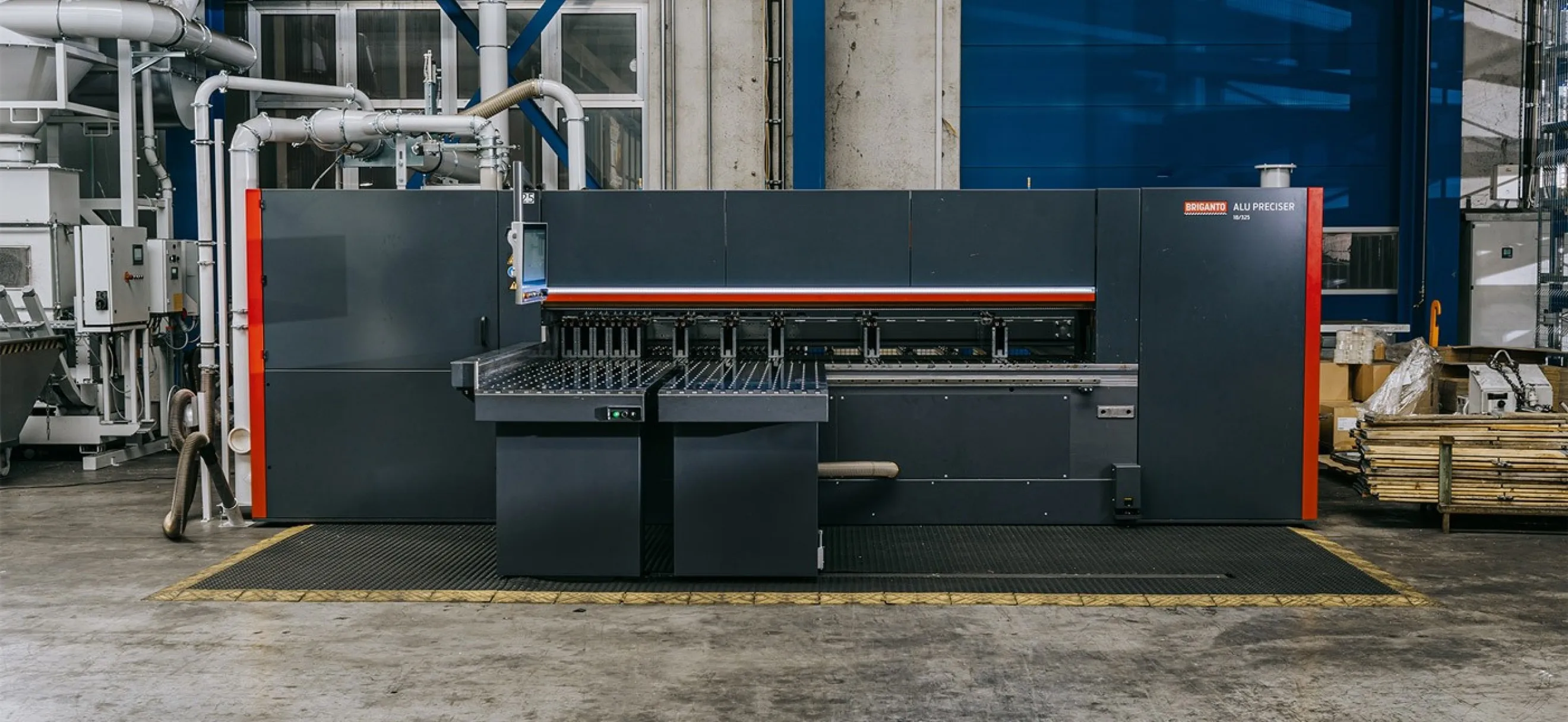

Spielend einfach zu bedienen. Extrem präzise. Maximal materialschonend.
Die erste Plattenaufteilsäge, die alle Anforderungen der Aluminiumverarbeitung nicht nur erfüllt, sondern übertrifft.
Kann das Ihre Plattensäge auch?
1Schnittgenauigkeit auf Zehntelmillimeter
High-Tech-Messsysteme sparen wertvolles Material und senken Kosten. Die Positioniergenauigkeit unserer Plattensägemaschine liegt bei +/- 0,05 mm. Außerdem sorgt ein Synchronantrieb mit beidseitigem, berührungslosen Absolut-Messsystem für maximale Schnittgenauigkeit.
2Null Kratzer? Nah dran!
Für unsere Tischoberflächen verwenden wir auf Wunsch weichen Kunststoff. Die weiche Tischoberfläche und Luftkissen schonen das Aluminium und beugen Kratzern vor. Zudem entfernt eine mitfahrende Absaughaube Späne nahezu vollständig.
3Austauschbare Tischoberfläche
Wählen Sie zwischen einer weichen Tischoberfläche aus Kunststoff oder verschleißfesten, gehärteten Stahlpads. Ein Austausch der Tischoberfläche erfolgt mit wenigen Handgriffen.
4Starke Motoren + doppeltes Gewicht
Power im Doppelpack: Unsere Sägemotoren und die Maschinen haben eine Leistung von bis zu 78 kW und sind doppelt so schwer wie Vergleichsmodelle. Diese Eigenschaften machen unsere Aluminium-Sägen präziser, schneller und robuster. Auch bei hohen Vorschubgeschwindigkeiten ist ein stabiler Sägeprozess gesichert.

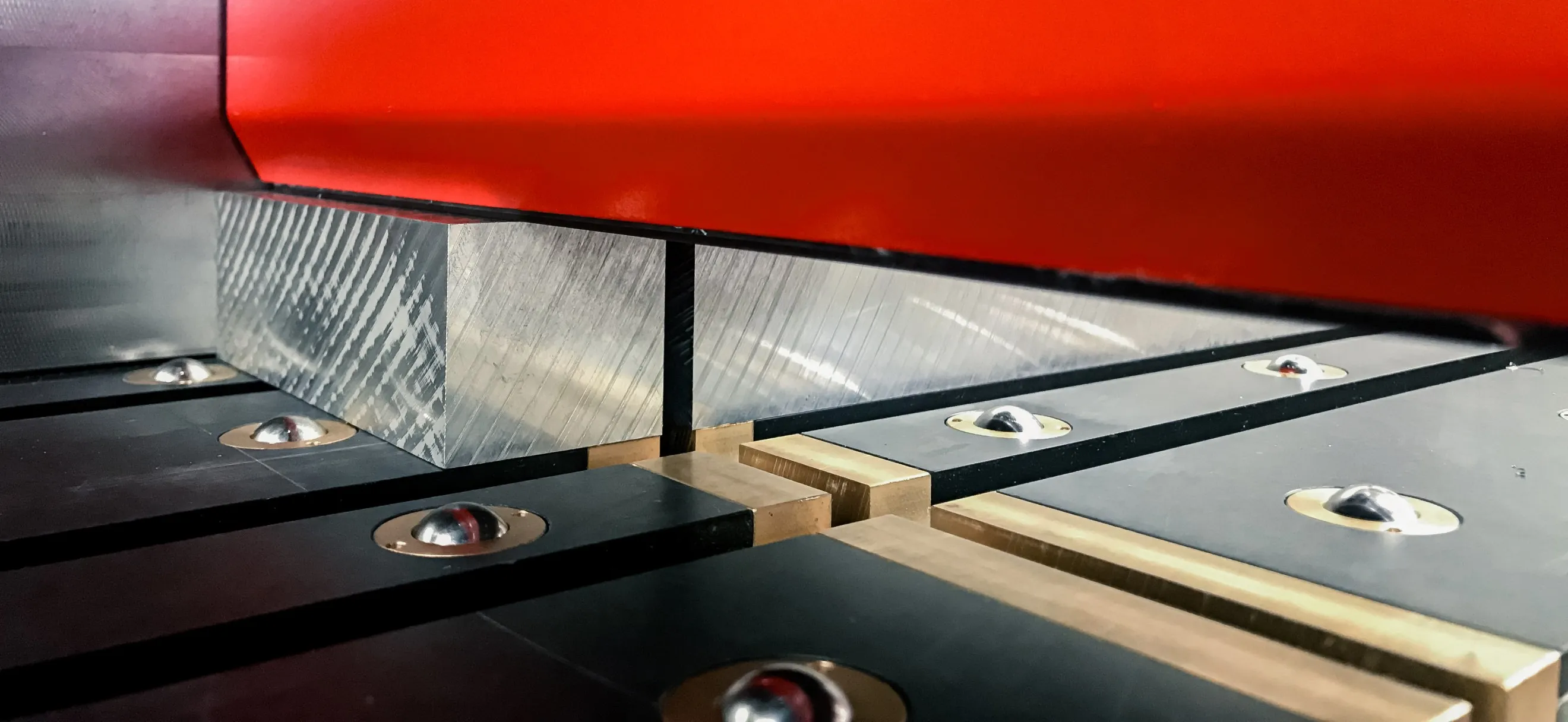

55 Tonnen leicht wie eine Feder
Unsere Luftkissen sind extra stark und wirken immer dort, wo sich das Material gerade befindet. Gewaltige Aluplatten lassen sich dadurch mit einem Finger mühelos bewegen. Und das Beste: Der Austausch der Luftdüsen ist völlig unkompliziert in wenigen Minuten erledigt.
6Intelligente Absaughaube + integriertes Sicherheitssystem
Unser Absaugkonzept saugt Späne nahezu restlos ab. Automatisch dort, wo Späne anfallen. Zudem schützt die Absaughaube Mitarbeitende verlässlich vor dem Sägeblatt und vor dem Herausschleudern gefährlicher Teile. Ein innovatives Sicherheits- und Absaugsystem, das einen wartungsintensiven Kunststoff-Lamellenvorhang hinfällig macht.
7Smartes Druckbalken-Konzept
Andere Sägeanlagen versuchen Materialunebenheit oder Dickentoleranzen mit sehr hohem Druck auszugleichen – mit begrenztem Erfolg. Für die Lösung dieses Problems setzen wir einen elektrischen Druckbalken und Ausgleichsstifte ein. Diese führen zu optimalen Ergebnissen und weniger Verschleiß an Druckbalken. Unsere Druckbalken sind wahre Meister im Absaugen von Spänen – auch das Absaugen von Aluminiumwolle erfolgt ohne Verstopfung.
Technische Daten AluPreciser Plattensäge
Wie funktioniert
der AluPreciser?

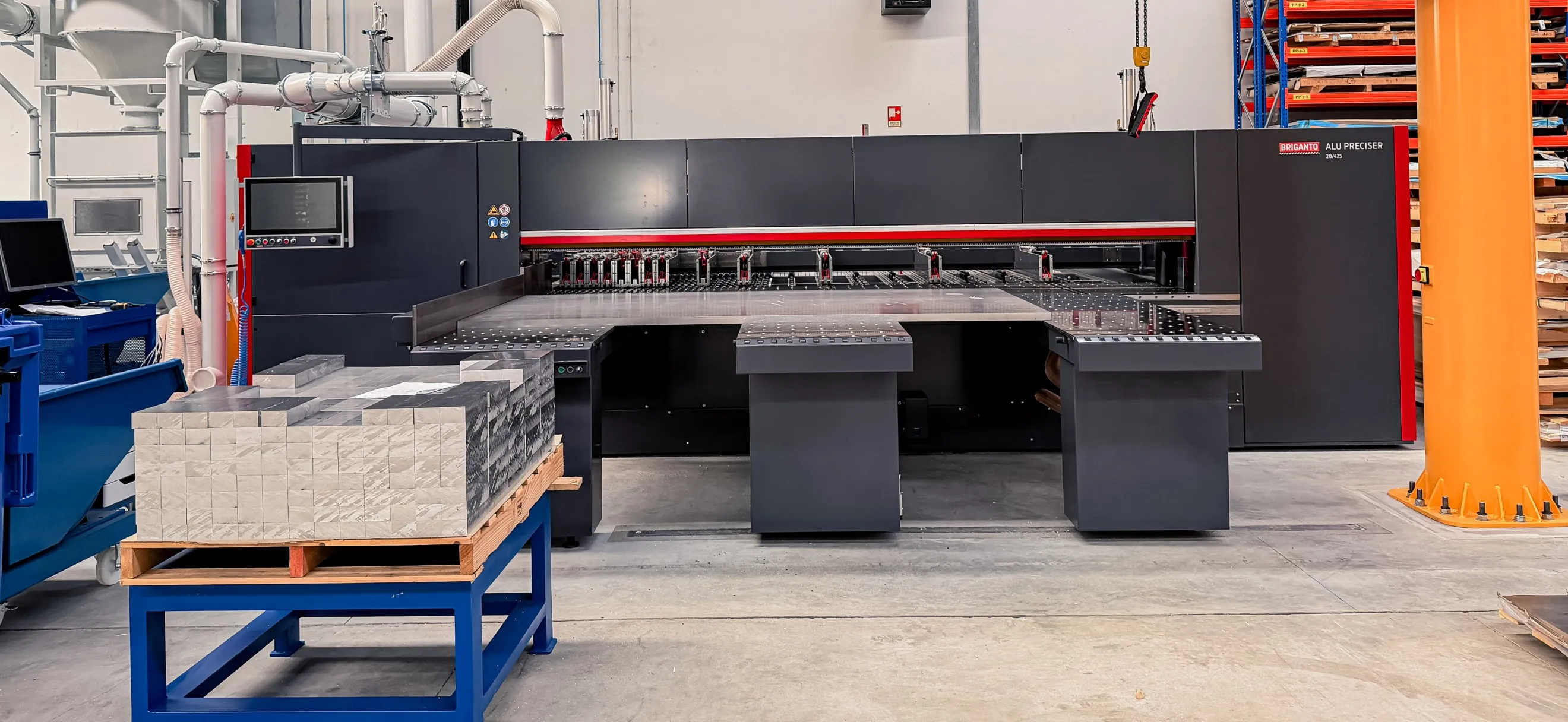

Intelligente Materialführung
Ein Positionierwagen transportiert das Material zur Schnittposition. Dabei garantiert ein Synchronantrieb mit Absolutmesssystem auf beiden Seiten höchste Präzision.

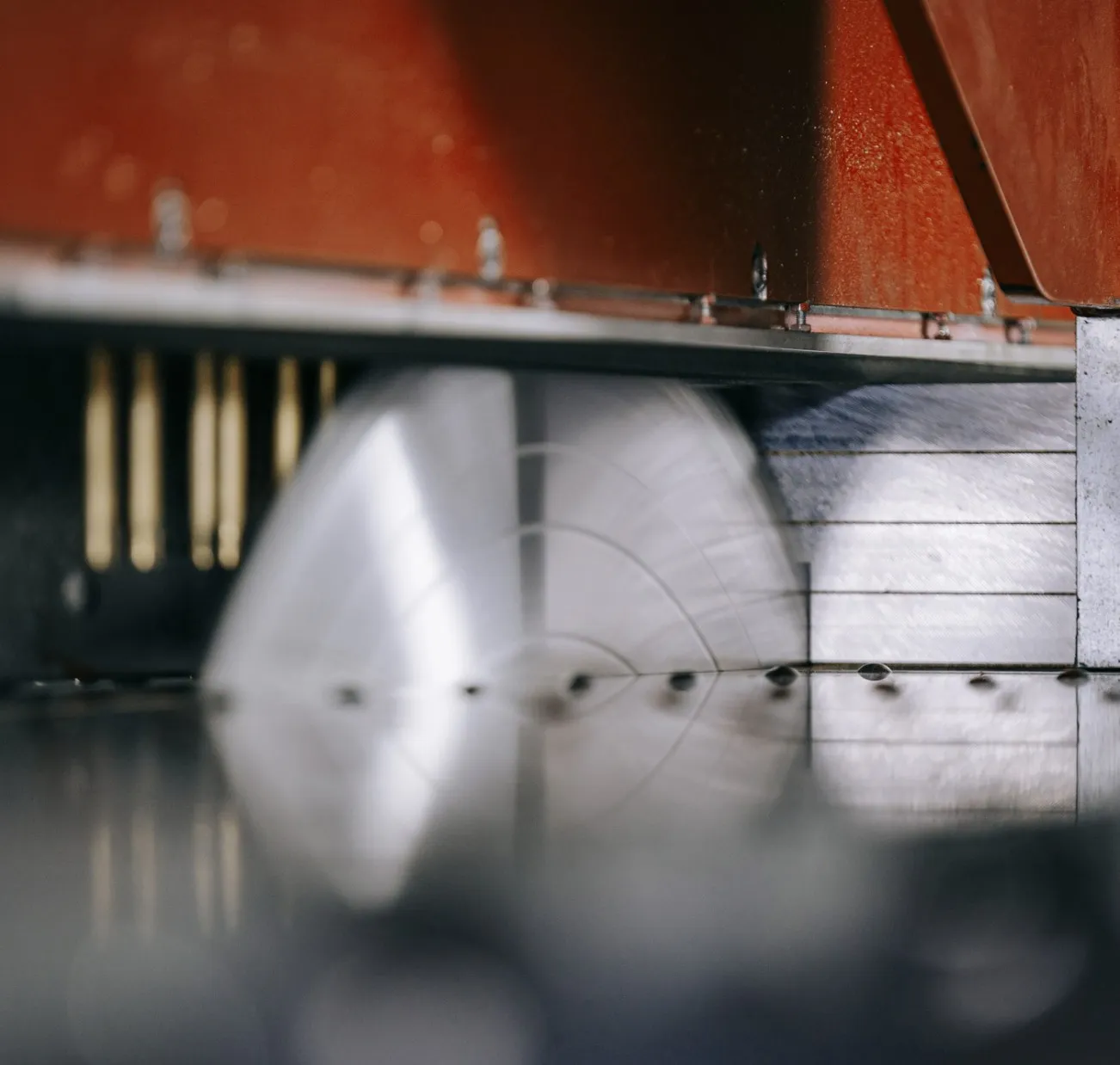

Plattenzuschnitt

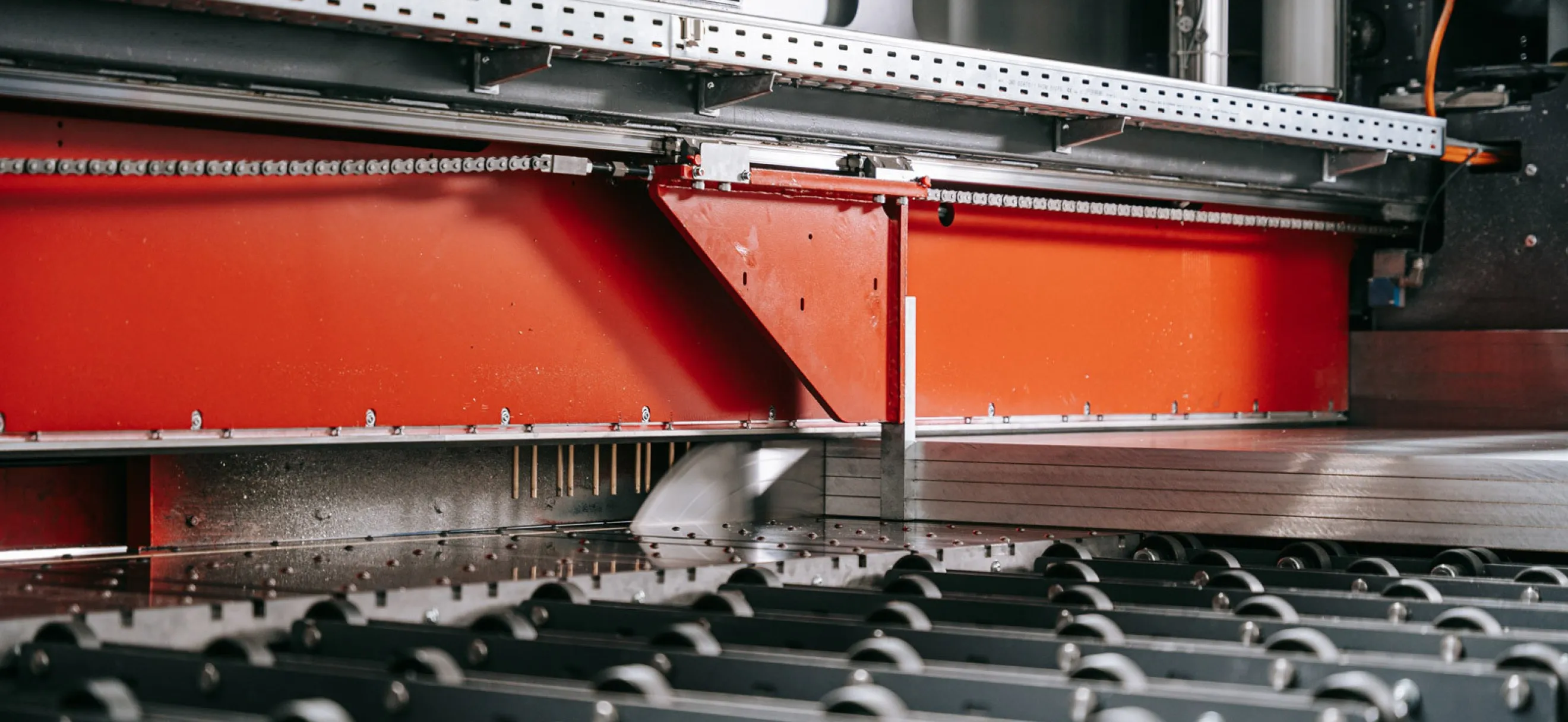

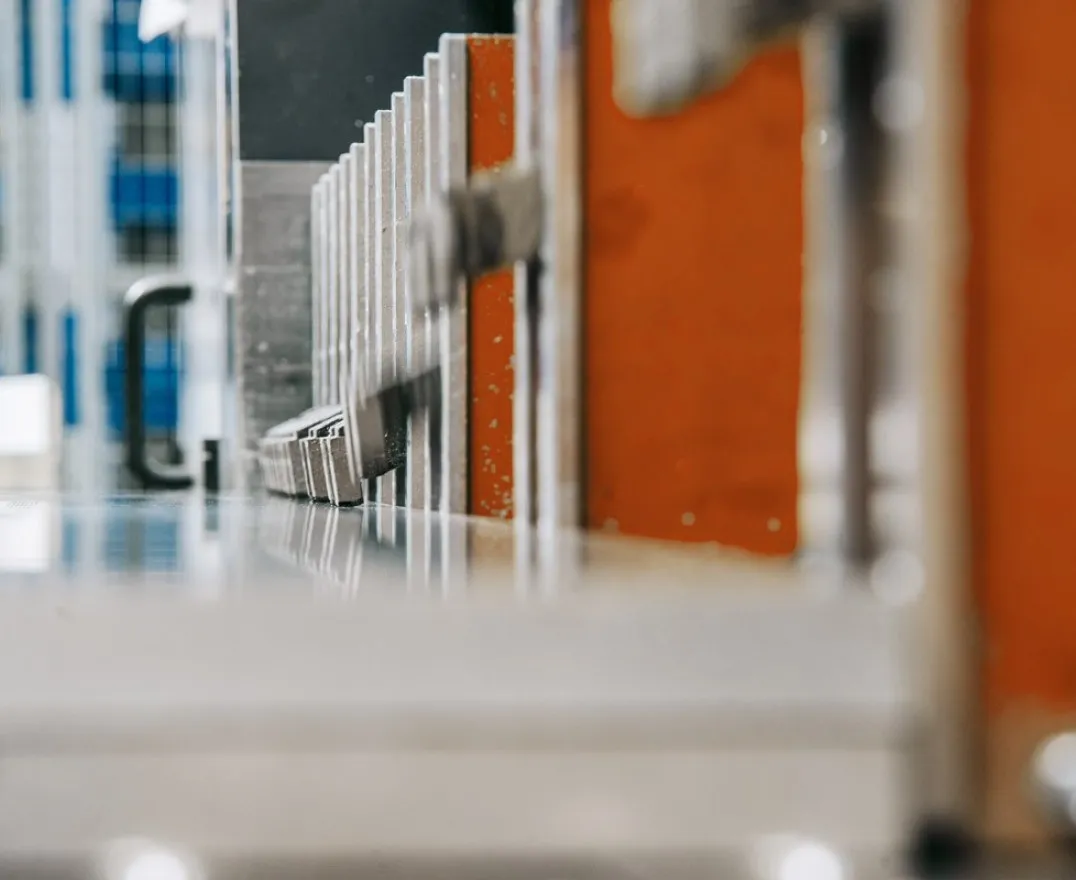

Bevor das Sägeblatt auftaucht, fixiert ein Druckbalken das Material. Pneumatische Stifte gleichen Materialtoleranzen aus und ermöglichen eine Klemmer-Freistellung beim letzten Schnitt. Zwei elektrisch gesteuerte Ausrichter pressen das Material drehmomentgesteuert an den Winkelanschlag.
Smarte Absaugung und einfache Bedienung

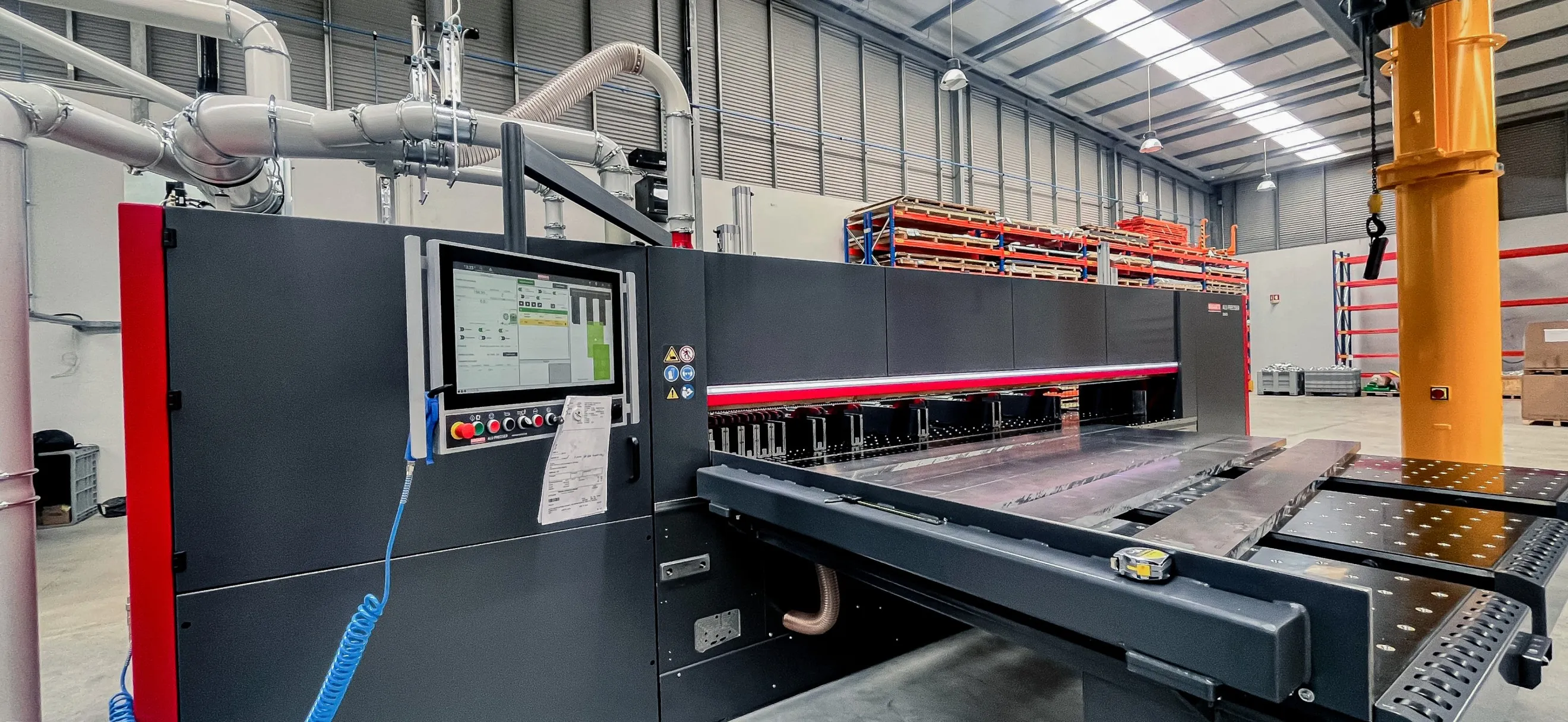

Eine patentierte, fahrbare Absaughaube entfernt zuverlässig Späne. Über das benutzerfreundliche Touch-Interface mit animierter Oberfläche wird die Maschine intuitiv gesteuert. Sie erhalten automatisch passende Rezeptvorschläge. Material- und werkzeugspezifische Parameter stellt das System selbstständig ein.
Bereit, Ihre Aluminium-Zuschnitte auf Rockstar-Niveau zu heben?
Lassen Sie sich jetzt individuell beraten – und finden Sie heraus, wie der AluPreciser Ihre Produktion effizienter, präziser und materialschonender macht.

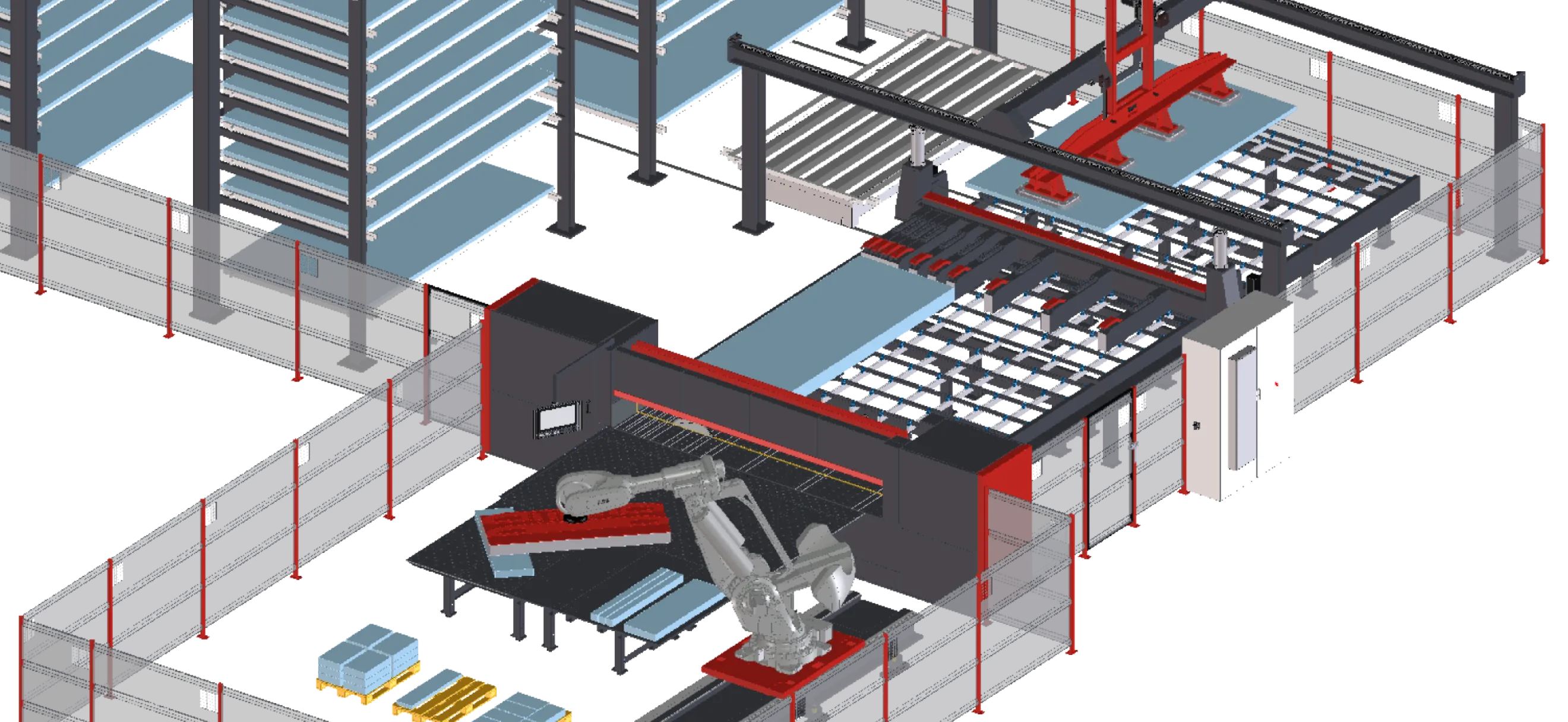

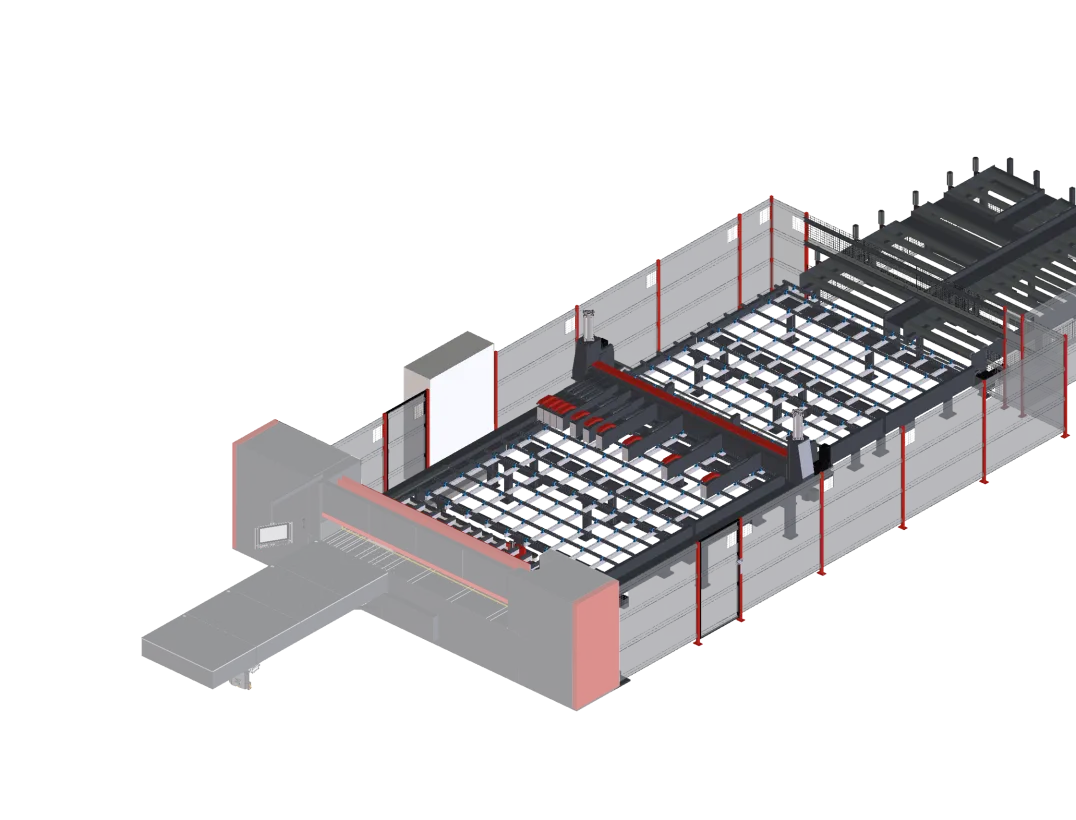

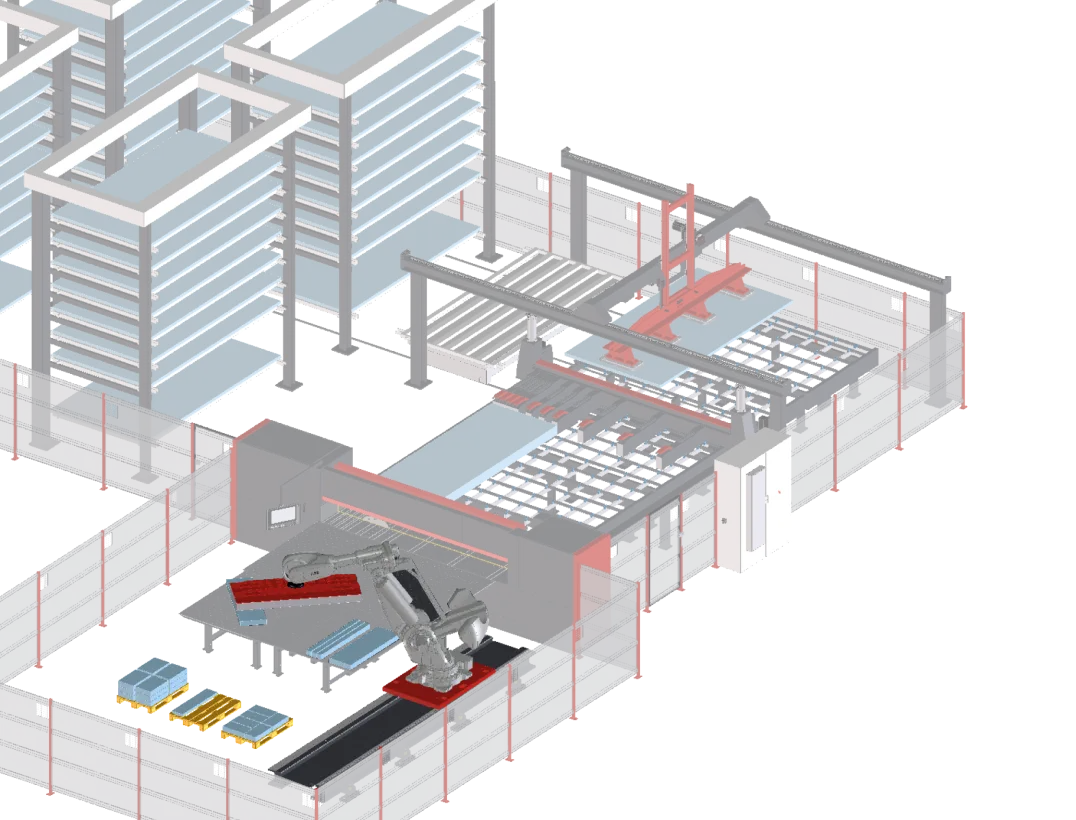

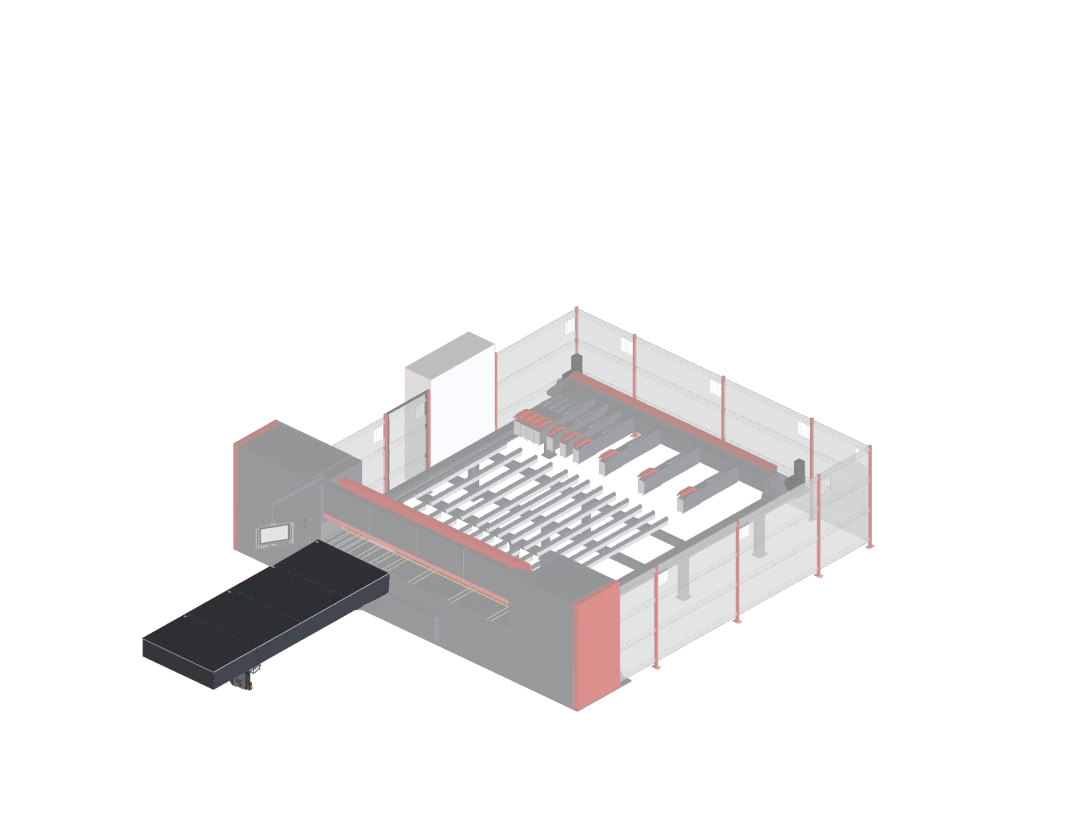

Sägeautomaten mit maß-geschneiderten High-End Automatisierungslösungen

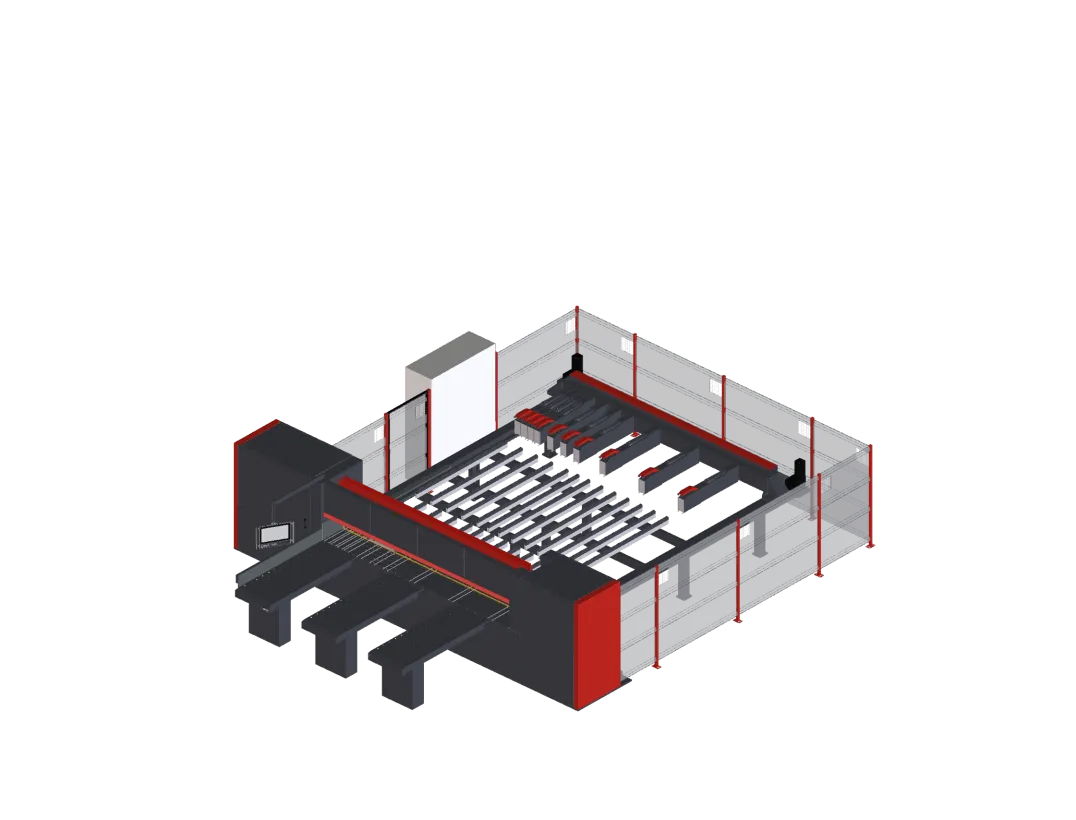

Sie haben bei jeder Maschinen-Type die Wahl zwischen verschiedenen Ausbaustufen. Je nach dem wie sich Ihr Arbeitsprozess darstellt, ist vielleicht anstelle eines standardmäßigen Handlingstisches ein drehbarer Handlingstisch von Vorteil.

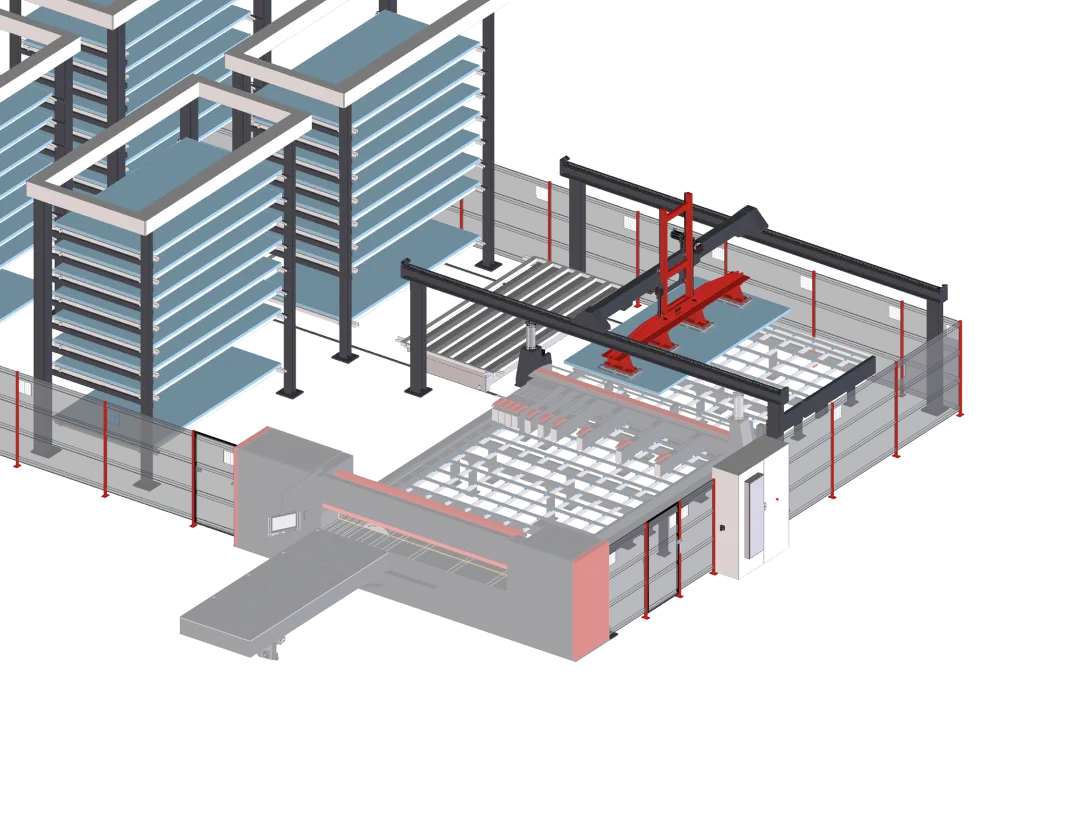

Sie wollen das Material in Materialflussrichtung hinter der Säge beschicken? Kein Problem, denn die Ausbaustufen sind flexibel gestaltbar! Alles ist möglich – wir entwickeln für Sie maßge-schneiderte Automatisierungskonzepte, die einen vollautomatischen Plattenzuschnitt ermöglichen und zu einer gewaltigen Arbeitserleichterung und Produktivitätssteigerung führen
Wählen Sie Ihre Ausbaustufe:
Sie haben Fragen zur Briganto Plattensäge?
Hier sind Antworten!
1Wie wartungsintensiv ist die Plattensäge AluPreciser?
Unsere Plattenaufteilsäge ist für Langlebigkeit konstruiert. Alle Komponenten sind robust, wartungsarm und für dauerhaften Einsatz ausgelegt. Das spart Kosten und minimiert Stillstandzeiten. Sollten trotzdem Probleme auftauchen, stehen die Briganto-Experten für schnelle Lösungen zur Verfügung – vor Ort oder im Call.
2Ist die AluPreciser Industrie-4.0-fähig?
Ja, unsere Plattensäge ist voll vernetzbar. Dank offener Schnittstellen lässt sich die Maschine problemlos in bestehende ERP-, MES- oder Produktionsleitsysteme integrieren. Zudem können Produktionsdaten in Echtzeit überwacht und analysiert werden.

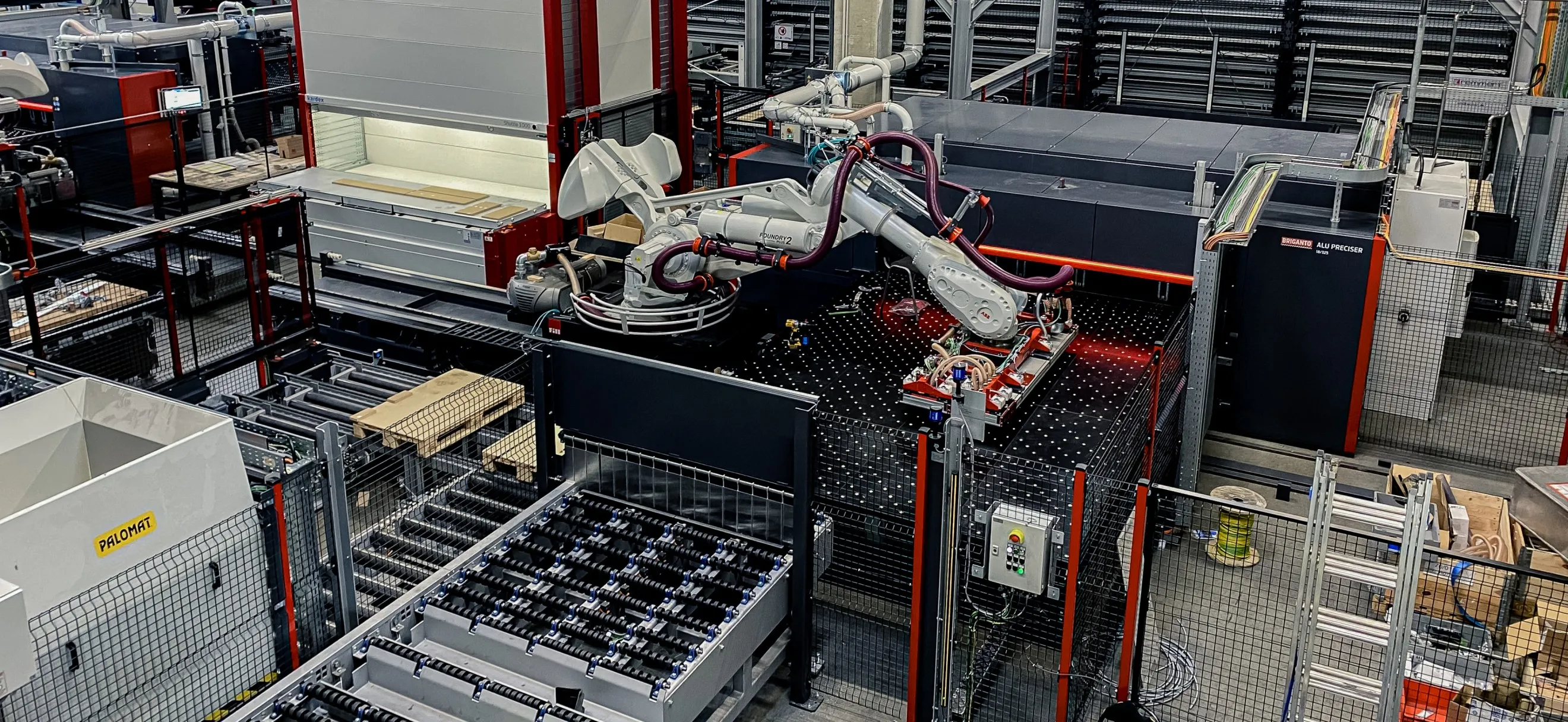

3Welche Roboterlösungen lassen sich integrieren?
Wir bieten modulare Automatisierungskonzepte mit verschiedenen Roboteranbindungen: von der automatischen Materialzufuhr über Teilehandling bis hin zur höchsten Ausbaustufe, bei der die Technik den kompletten Säge- und Zuschnittprozess übernimmt. Die Systeme sind vollständig auf Ihren Workflow abstimmbar.
4Welche Schnittlängen sind für die Briganto Plattenaufteilsäge verfügbar?
Die AluPreciser gibt es in mehreren Schnittlängen, abhängig vom Modell:
• AP 10: 3.250 mm oder 4.250 mm
• AP 15: 3.250 mm oder 4.250 mm (optional 2.250 mm)
• AP 20 & AP 25: 3.250 mm, 4.250 mm oder 6.250 mm
• Auf Anfrage sind auch kundenspezifische Schnittlängen möglich.
5Welche maximale Plattendicke kann geschnitten werden?
• AP 10: bis 100 mm
• AP 15: bis 150 mm
• AP 20: bis 200 mm
• AP 25: bis 250 mm (optional 300 mm)
Damit eignet sich die AluPreciser auch für dicke Aluminiumplatten oder Pakete.
6Wie schwer dürfen die Plattenpakete maximal sein?
Die maximalen Paketgewichte betragen:
• AP 10: 2.000 kg
• AP 15: 2.500 kg
• AP 20: 3.000 kg
• AP 25: 5.000 kg
Dies ermöglicht auch das Sägen von sehr großen oder schweren Aluminiumpaketen, z. B. für den industriellen Zuschnitt.
7Wie groß ist der Ausrichtbereich der Maschine?
Der Ausrichtbereich umfasst die gesamte Schnittlänge. Damit können Platten beliebiger Länge innerhalb der gewählten Maschinenausführung exakt ausgerichtet werden.
8Welche Anpresskraft hat der Ausrichter?
Die Anpresskraft pro Ausrichtnocke hängt vom Modell ab:
• AP 10: 2.000 N
• AP 15: 2.500 N
• AP 20: 3.000 N
• AP 25: 6.000 N
Das gewährleistet sicheres Fixieren auch bei großen oder schweren Plattenpaketen.
9Wie stark ist der Sägemotor der Briganto Plattenaufteilsäge?
Die Leistung hängt vom Modell ab:
• AP 10: 32 kW
• AP 15: 38 kW
• AP 20: 52 kW
• AP 25: 78 kW
Die hohe Motorleistung sorgt für präzise und kraftvolle Schnitte, selbst bei massiven Aluminiumplatten.
10Welche Vorschubgeschwindigkeiten sind möglich?
Alle Modelle bieten eine variabel einstellbare Sägevorschubgeschwindigkeit von 0,1 bis 80 m/min. Damit kann die Schnittgeschwindigkeit optimal an verschiedene Materialstärken und Schnittqualitäten angepasst werden.
11Wie präzise positioniert der Positionierwagen das Material?
Die Positioniergenauigkeit beträgt bei allen Modellen ± 0,05 mm. Das garantiert extrem exakte Zuschnitte, selbst bei Serienschnitten oder engen Toleranzvorgaben.
12Gibt es weitere Schnittlängen oder technische Optionen?
Ja. Neben den genannten Standardmaßen sind weitere Schnittlängen oder technische Sonderlösungen auf Anfrage erhältlich. Briganto bietet maßgeschneiderte Lösungen für spezifische Produktionsanforderungen.
13Eignet sich die Plattenaufteilsäge auch für sehr große Plattenformate?
Ja. Mit einer maximalen Schnittlänge von bis zu 6.250 mm und einer Plattendicke von bis zu max. 300 mm ist die AluPreciser optimal für großformatige Aluminiumplatten und -pakete ausgelegt, z. B. in der Luftfahrtindustrie oder im Fahrzeugbau.
14Ist die Plattenaufteilsäge auch für Serienzuschnitte mit engen Toleranzen geeignet?
Absolut. Dank der hohen Positioniergenauigkeit von ± 0,05 mm und der starken Sägemotoren ist der ALU PRECISER ideal für präzise Serienschnitte bei großen Stückzahlen.
15Wie flexibel ist die AluPreciser bei unterschiedlichen Materialdicken?
Sehr flexibel. Der variable Sägevorschub (0,1 – 80 m/min) sowie die hohe Motorleistung ermöglichen es, sowohl dünne als auch extrem dicke Platten zu bearbeiten – ohne Qualitätsverlust.
